Принцип измерения скорости воздушного потока в анемометрах еКологгер.
В приборе еКологгер 40 высокая чувствительность по каналу скорости движения воздушного потока, соответствующая требованиям законодательства РФ, достигается при помощи сверхчувствительного термоанемометрического датчика. Он измеряет электрическую мощность, необходимую для поддержания постоянной разницы температур между нагревательным (Rh) и чувствительным (Rs) элементами данного датчика. Значение этой электрической мощности зависит от скорости движения и температуры воздушного потока, обдувающего датчик (V).
Датчик скорости воздушного потока в термоанемометрах еКологгер смонтирован в компактном внешнем измерительном щупе, что позволяет разместить подключённый кабелем к основному блоку выносной щуп с датчиком непосредственно в точке измерения, что гораздо удобнее, чем конструкции анемометров, когда датчик скорости воздушного потока смонтирован непосредственно в основном корпусе прибора.
В отличие от крыльчатых анемометров (на фото), термоанемометры имеют значительно бОльшую чувствительность и позволяют производить измерения скорости воздушного потока до 1см/с и даже ниже. Поэтому, термоанемометры используют для измерений скорости потока воздуха в сфере охраны труда, санитарного контроля жилых, образовательных и производственных помещений, а также в технологических процессах, где применение крыльчатых анемометров невозможно из-за плохой чувствительности и больших габаритов.
Работа термоанемометров еКологгер при низких температурах.
При разработке семейства приборов для измерения параметров микроклимата еКологгер учитывался тот факт, что они должны надёжно работать в широком диапазоне температур, включая отрицательные температуры. Наиболее чувствительными к работе при отрицательных температурах обычно являются химические источники тока (аккумуляторы и батарейки) и широко распространённые ЖК-дисплеи.
Для возможности работы при значительных отрицательных температурах в качестве встроенного источника питания для приборов еКологгер была выбрана специальная серия промышленных литий-полимерных аккумуляторов с расширенным до -40°С рабочим диапазоном. А для отображения информации применён графический OLED-дисплей, обеспечивающий качественное изображение высокой контрастности и быстродействия вплоть до тех же -40°С.
Проводные и беспроводные интерфейсы анемометров еКологгер.
Термоанемометры еКологгер имеют широкий набор проводных и беспроводных интерфейсов для совместной работы с различными приборами и системами.
Проводные подключения к приборам еКологгер возможны по стандарту USB через разъём microUSB или по интерфейсу UART через разъём miniXLR – они используются, как правило, для подключения к внешним блокам оператора, информационным системам или ПК. Для работы приборов еКологгер с персональным компьютером бесплатно предоставляется для загрузки ПО «Датацентр Эко-Е» для ПК
Также, через разъёмы miniXLR и microUSB осуществляется подключение к приборам еКологгер внешних источников питания, что позволяет не ограничивать время работы прибора ресурсом встроенного аккумулятора. При подключении внешнего источника питания производится также автоматическая зарядка встроенного аккумулятора прибора еКологгер.
Беспроводное подключение к приборам еКологгер возможно через интерфейс Bluetooth Low Energy (BLE), который встроен в прибор. Если условия применения прибора еКологгер категорически требуют отсутствия беспроводной связи, то при производстве работу модуля BLE в приборе можно аппаратно заблокировать.
При использовании внешнего адаптера, подключаемого к разъёму miniXLR, появляется возможность подключения термоанемометров еКологгер к проводным и беспроводным сетям Ethernet и Wi-Fi.
Описания по подключению и работе с термоанемометрами еКологгер через различные типы интерфейсов приведены в разделе технической документации.
Режим логгера-регистратора температуры, влажности воздуха, атмосферного давления и скорости воздушного потока в еКологгере.
Режим логгера-регистратора в приборах еКологгер позволяет автоматически записывать во встроенную энергонезависимую память прибора результаты измерений параметров микроклимата с заданным интервалом времени от 1 секунды до 1 суток. Ёмкость встроенной памяти позволяет хранить более 1 млн. результатов измерений
Включить/выключить логгер, а также считать полученные в этом режиме результаты измерений можно через любой доступный интерфейс прибора – UART, USB или Bluetooth на ПК или смартфон/планшет для дальнейшего анализа, обработки и сохранения в файл или базе данных.
Расширение возможностей еКологгера – Ethernet, Wi-Fi, RS-232(RS-485) и управление внешними устройствами.
Для термоанемометров еКологгер разрабатывается подключаемый внешний модуль расширения, добавляющий приборам еКологгер следующие возможности:
- Работа по проводной сети Ethernet;
- Работа по беспроводной сети Wi-Fi;
- Управление еКологгер-ом внешними устройствами.
Наличие в модуле расширения адаптера проводной и беспроводной сети даёт возможность подключать термоаненемометр еКологгер в уже существующую коммуникационную инфраструктуру с удалённым доступом к еКологгеру из любой точки внутренней сети. А при организации соответствующего сервера, у пользователя появляется возможность получить полный удалённый доступ к управлению и результатам измерения термоанемометра еКологгер из любой точки земного шара.
Также, в модуле расширения еКологгера установлены 4 независимых реле с гальванически развязанными перекидными контактами на размыкание и замыкание. Срабатывание любого из этих реле можно настроить на выход за любой установленный порог какого-то из измеряемых параметров – температуры, влажности воздуха, атмосферного давления или скорости воздушного потока. Таким образом, подключив к контактам этих реле какие-то исполнительные устройства, с помощью термоанемометра еКологгер можно управлять оборудованием и решить следующие задачи:
- сигнализация о выходе контролируемых параметров микроклимата за установленные рамки;
- включение оборудования для поддержания заданных параметров микроклимата (нагрев, охлаждение, вентиляция и пр.);
- автоматическое отслеживание и переключение технологических процессов (циклический нагрев, охлаждение и пр.)
- и т.п.
Для подключения термоанемометра еКологгер к промышленным интерфейсам типа RS-232 (COM-порт) или RS-485 (токовая витая пара) есть возможность заказать специализированные адаптеры.
Особенности конструкции термоанемометров еКологгер.
Благодаря компактным размерам анемометры еКологгер могут поместиться даже в обыкновенный карман пиджака или куртки. Также прибор легко разместить в самых разных местах в помещении или на оборудовании, где требуется измерения температуры, влажности, скорости движения воздуха, а также атмосферного давления.

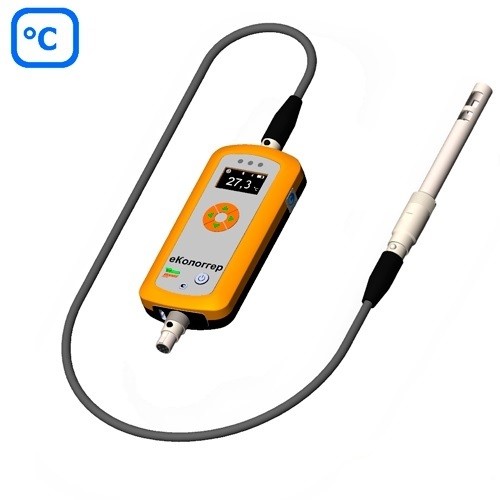

Щуп с датчиками может подключаться к основному блоку еКологгера как напрямую (это позволяет держать прибор при измерениях одной рукой или закреплять на каком-то держателе только основной блок), так и при помощи гибкого кабеля (можно разместить щуп непосредственно в зоне измерения параметров микроклимата, а основной блок с клавиатурой и дисплеем в точке, удобной для работы оператора).
Конструкция прибора еКологгер позволяет легко закреплять как основной блок, так и выносной щуп (или выносные щупы) в различных местах, используя множество стандартных приспособлений и решений (фото- и видеоштативы, держатели, зажимы и т.п.).
Поставляется еКологгер в небольшой транспортной сумке фирменных цветов с застёжкой-молнией, размерами 18 х 14 х 5см, в которой основной блок и щуп(ы) фиксируются растягивающимися лентами, а для руководства, кабелей и других сопутствующих предметов сделан большой сетчатый карман. Снаружи у сумки есть прозрачный карман, в который можно вложить сопроводительную информацию (название прибора, серийный номер, владелец, его контакты, инвентарный номер и т.п.).
еКологгер - модуль анемометра для подключения к измерительным системам.
Приборы еКологгер можно использовать в составе различного оборудования и систем – начиная от подключения к простому ПК и заканчивая промышленным, сельскохозяйственным или научным оборудованием. Аппаратные возможности подключения еКологгера к внешним системам - это встроенные интерфейсы USB, UART (низковольтный COM-порт/RS-232) и Bluetooth. А при помощи дополнительных адаптеров они могут быть расширены до RS-485, Wi-Fi и Ethernet.
Для подключения на уровне программного обеспечения мы свободно предоставляем описание протоколов связи с термоанемометрами еКологгер, примеры программного кода и полезные утилиты:
- Описание команд и протокола работы RPC по UART;
- Описание команд и протокола работы RPC по USB;
- Описание сервисов Bluetooth Low Energy (BLE) еКологгер;
- Цоколёвка разъёма UART (miniXLR 6pin)
По отдельному согласованию могут быть проведены работы по аппаратной и программной интеграции термоанемометров еКологгер в систему заказчика.
