Генератор импульсов высоковольтный ГИ-20-2

  • Под заказ
  • Гарантия 1 год
  • Доставка по России
  • Производитель СВТ

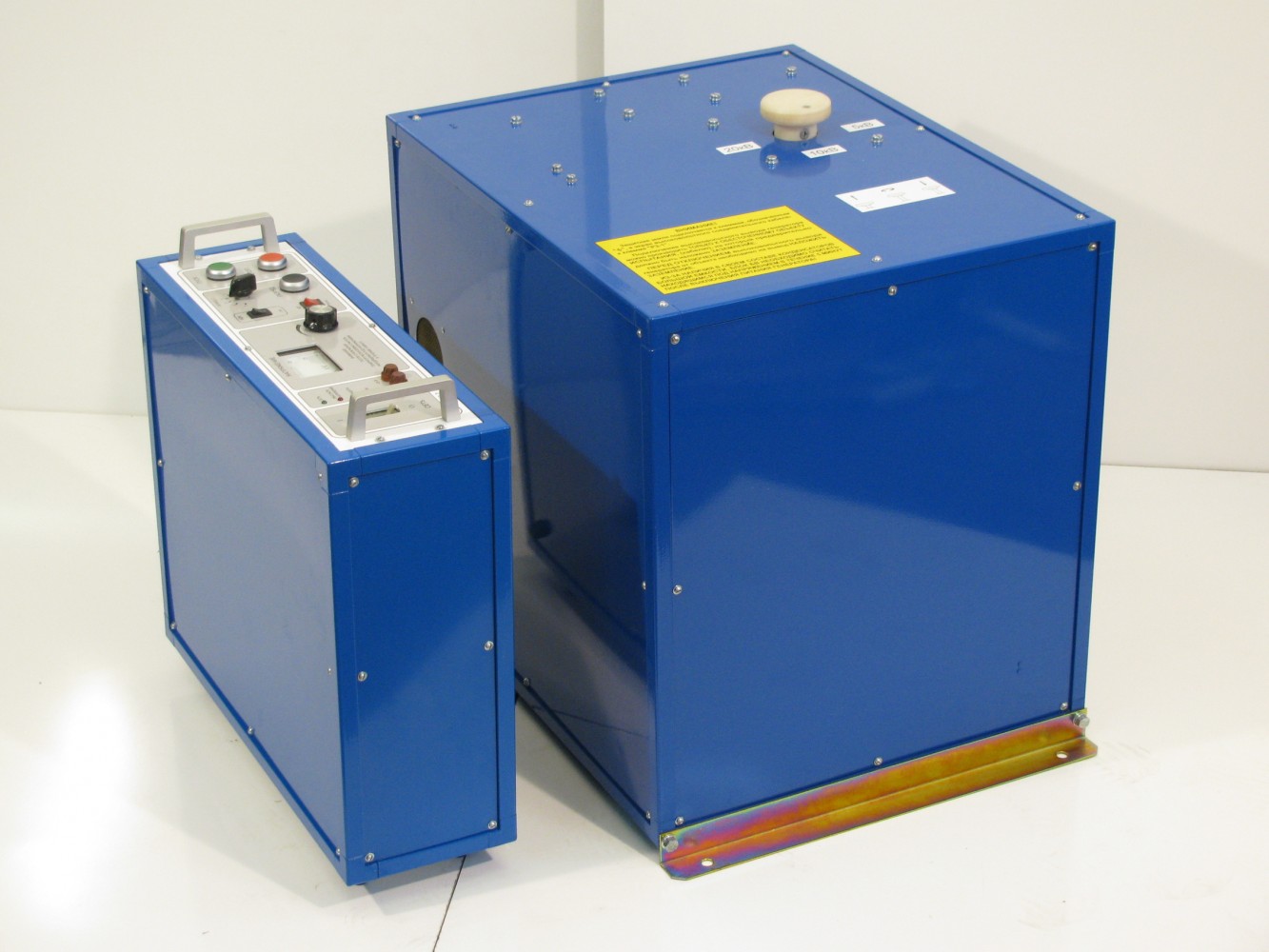

Генератор высоковольтных импульсов устанавливается стационарно в передвижную электротехническую лабораторию и разделен на два функциональных блока:

  • Блок управления БУ ГИ-20-2 - размещается в отсеке оператора.
  • Блок высоковольтный БВ ГИ-20-2 - размещается в высоковольтном отсеке лаборатории.

На текущий момент выпускаются две модификации генератора:

  • ГИ-20-2 – просто ударный генератор для акустического метода поиска с применением акустического датчика и приемника любого типа;

При дополнительном заказе, поставляется в комплекте с блоком ИДМ-20М

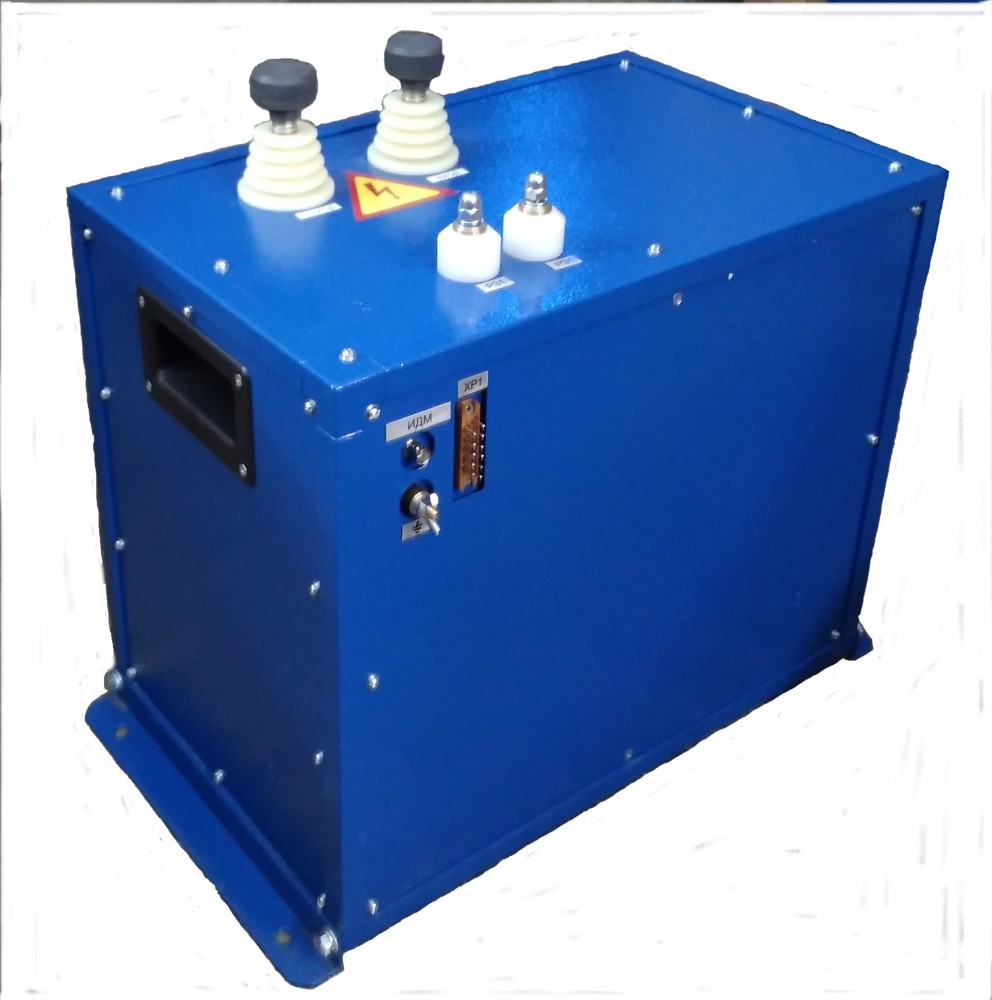

  • ГИ-20-2Д – ударный генератор со встроенным узлом ИДМ для измерения расстояния до места повреждения импульсным, импульсно-дуговым

Мы рекомендуем предварительно проконсультироваться с нашим специалистом для правильного выбора подходящей модификации.

При дополнительном заказе обе модификации генераторов, поставляются в комплекте с устройством связи по току УТ

Назначение

  • Измерения расстояния до места повреждения импульсным и импульсно-дуговым методами с помощью рефлектометра «РЕЙС-305» и при наличии встроенного узла ИДМ (модификация ГИ-20-2Д);
  • Измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ (приобретается отдельно);
  • Генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
Автоматический режим работыЕсть
Максимальное выходное напряжение, кВ20
Ручной режим работыЕсть
Максимальная энергия импульса, Дж2000
Регулирование выходного напряженияЕсть
Вес82 кг
Длина700 мм
Ширина500 мм
Высота500 мм
1. Блок управления БУ ГИ-20-2 – 1 шт.;
2. Блок высоковольтный БВ ГИ-20-2 – 1 шт.;
3. Кабель питания -1 шт.;
4. Кабель соединительный межблочный – 1 шт.;
5. Провод заземления – 1 шт.;
6. Кабель соединительный высоковольтный - при заказе;
7. Паспорт – 1 экз.;
8. Блок ИДМ-20М - при заказе;
9. Узел связи по току УТ - при заказе.
