- Бренд: Эрстед
Страна бренда: Россия
- Гарантия 1 год

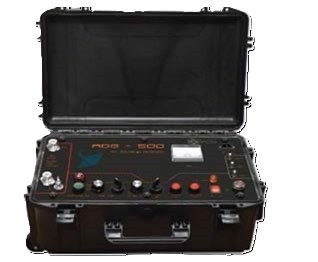

Генератор дуговых разрядов ADG-500 предназначен для относительной (в комплексе с рефлектометром) и точной (в комплексе с акустическим приемником) локализации высокоомных повреждений в силовых кабелях без предварительного прожига изоляции.
Существенным образом расширяет возможности рефлектометров по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.
Методы измерений
ADG-500 обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях:
Предварительная локализация
(в комплексе с рефлектометрами РИ-407 / РИ-207 / TDR-109/ и др):
- Импульсно-Дуговой метод – ИДМ (ARM, метод кратковременной дуги);
- Метод Колебательного Разряда по току – МКР (ICМ, метод волны тока).
- Точная локализация (в комплексе с любым акустическим приемником)
- Акустический метод
Особенности прибора
- Универсальность - предварительная и точная локализация в одном устройстве;
- Компактность – генератор свободно умещается в багажник легкового автомобиля
Назначение
Комплекс предназначен для поиска как низкоомных (< 1 кОм), так и высокоомных (> 1 кОм) повреждений КЛ следующими беcпрожиговыми методами
Предварительное определение места повреждения:
- Метод импульсной рефлектометрии, TDR;
- Трех-фазный импульсный метод, TDRx3;
- Импульсно-дуговой метод, ARM-SIM (режим однократного зондирования по дуге);
- Импульсно-дуговой метод, ARM-MIM (режим многократного зондирования по дуге);
- Метод колебательного разряда по току (волновой по току, ICМ).
Трассировка и точное определение места повреждения:
- Акустический метод;
- Электромагнитный метод;
- Метод потенциалов.
