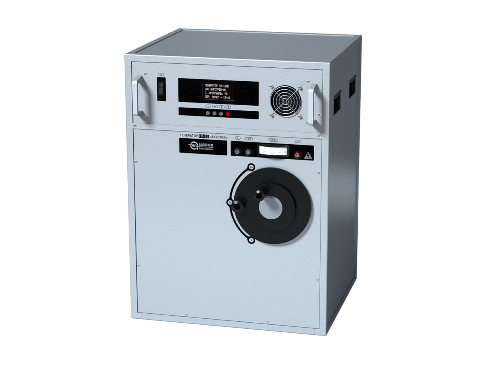

Генератор поисковый ГП-24 "Акустик"

  • Гарантия 2 года
  • Производитель АНГСТРЕМ
  • Производство: Россия

Генератор поисковый ГП-24 "Акустик"

Продукция под маркой «АНГСТРЕМ» уже давно и широко известна в среде специалистов занимающихся поиском мест повреждений подземных силовых кабельных линий. Универсальность, надежность и высокие технические характеристики – главные критерии, которые определяют выбор продукции ООО «АНГСТРЕМ».

Назначение:

Импульсный генератор предназначен для подачи на объекты мощных высоковольтных импульсов напряжения при поиске мест повреждения подземных электрических кабелей акустическим методом.

Область применения:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Описание:

  • Применение высокочастотного трансформатора позволяет кардинально уменьшить массогабариты устройства по сравнению с аналогами и в значительной степени увеличить его наработку.
  • Плавно регулируемое выходное напряжение.
  • Апериодическая форма разряда увеличивает ресурс конденсаторов в 3 раза.
  • Микропроцессорное управление позволяющее автоматизировать процесс поиска, что расширяет функциональность устройства и упрощает работу с ним.
  • Корректируемый коэффициент мощности генератора, позволяет запитываться от бензогенератора без ограничений по характеристикам.
  • Управляемый вакуумный разрядник существенно уменьшает потери энергии при импульсе, за счет этого импульс становится практически бесшумным.
  • Универсальные характеристики: ступени 6, 12, 24 кВ с энергией на каждой в 3 кДж.
  • Сверхбыстрое подключение к линии благодаря уникальным клеммам.
  • Встроенное присоединительное устройство сопряжения по току позволяет реализовать «Волновой метод» поиска неисправностей.
  • По желанию Заказчика может быть встроен блок ИДМ, для работы импульсно-дуговым методом совместно с рефлектометром.

Характеристики

Значение

Максимальная амплитуда плавно регулируемого выходного напряжения, кВ

6, 12, 24

Максимальная запасенная энергия конденсаторов, кДж

3

Максимальный выходной ток, кА

10

Время накопления энергии 1 кДж

не более 1 с

Период следования импульсов с дискретностью их установки 0,1 с

от 1 до 10 с

Число импульсов

от 1 до 1000

Напряжение питания сети частотой 45/60 Гц

от 187 до 264 В

Максимальная потребляемая мощность

1 500 Вт

Рабочая температура эксплуатации

от минус 30 до 40 С

Габаритные размеры стойки

520 * 800 * 355

Вес

не более 100 кг

1. Генератор поисковый ГП-24 «Акустик» - 1 шт.;
2. Комплект кабелей - 1 компл.;
3. Руководство по эксплуатации - 1 экз.;
4. Паспорт на устройство - 1 экз.;
5. Сертификат соответствия на устройство - 1 экз.
Снят с производства
