НАЗНАЧЕНИЕ

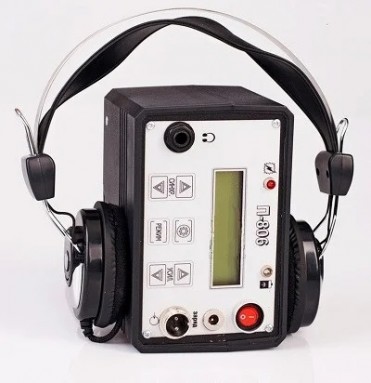

1.1 Приемник П-806 предназначен:
a) для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
b) для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
c) для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих метал-лической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков.
1.2 При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024 2 Гц и
2048 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).
При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным гене-ратором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интерва-лом в несколько секунд (например, ГАУВ-5).
1.3 Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.
ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой темпе-ратуре источника питания и жидкокристаллического дисплея.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Частоты настройки, Гц 1024±2 и 2048±4
2.2 Предельная чувствительность к магнитному полю при отношении
сигнал/шум 6 дБ, мкА / м, не более 50
2.3 Полоса пропускания в различных режимах работы приведены в таблице 1.
Таблица 1
|
Режим
|
Полоса пропускания по уровню -3 дБ, Гц
|
Полоса пропускания по уровню -20 дБ, Гц
|
|
1024 Гц
|
9+ 1
|
10 +2
|
|
2048 Гц
|
10+ 2
|
12 +4
|
|
АКУСТ
|
100-1200
|
—
|
2.4 Нагрузка - головные телефоны сопротивлением 16-100 Ом.
2.5 Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А∙ч.
Номинальное напряжение питания, В 5
Потребляемый ток , мА, 30-130
Продолжительность работы без подзарядки, час, 15 - 50
В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.
2.6 Габаритные размеры и масса приведены в таблице 2.
Таблица 2
|
Наименование
|
Габаритные размеры, мм
|
Масса, кг, не более
|
|
Приемник П-806
|
180х100х90
|
0,6
|
|
Датчик индукционный П805-ДИ2
|
195х55х33
|
0,4
|
|
Датчик акустический ДАГ-5
|
110х63х90
|
0,35
|
|
Электрод ручной потенциальный
|
120х40х15
|
0,2
|
|
Ручка- держатель датчиков
|
Æ25х720 (в работе)
30х60х360 (при транспортировании)
|
0,3
|
|
Телефоны головные
|
220х180х80
|
0,3
|
1. Приемник П-806 – 1 шт.;
2. Датчик индукционный П805-ДИ2 – 1 шт.;
3. Датчик акустический ДАГ-5 – 1 шт.;
4. Электроды ручные потенциальные – 2 шт.;
5. Телескопическая ручка-держатель датчиков – 1 шт.;
6. Телефоны головные – 1 шт.;
7. Сумка укладочная (Для переноски приемника) – 1 шт.;
8. Сумка укладочная (Для переноски ЗИП) – 1 шт.;
9. Ni-MH аккумулятор размера АА (Установлены в прибор) – 4 шт.;
10. Адаптер сетевой 220VAC/12VDC/1A – 1 шт.;
11. Приемник П-806. Руководство по эксплуатации. П806/3.00.00.00РЭ – 1 экз.
