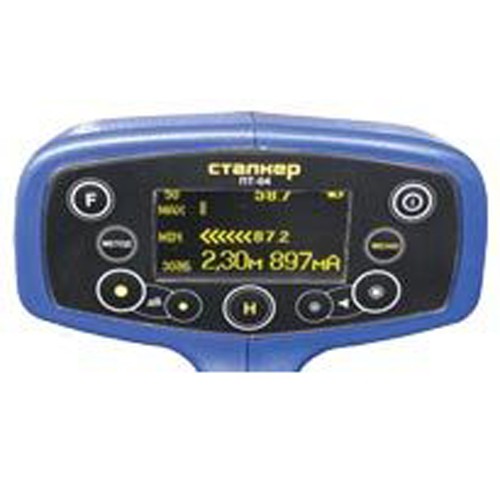

ПТ-04 - трассопоисковый приемник (ПТ04)
Особенности приемника ПТ-04:
- Высокая скорость фильтрации;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить кабели и металлические трубопроводы без использования генератора, найти место повреждения изоляции и отстроиться от помех;
- Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м (опция);
- Оптическая и звуковая индикация; питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
- Встроенное зарядное устройство;
- Одновременное отображение показаний методов минимума и максимума;
- Автоматическая и непрерывная индикация глубины залегания позволяет контролировать все изменения;
- Автоматическая и непрерывная индикация силы тока для точного определения параллельно проложенных трасс и для обнаружения ответвлений;
- Определение оператора относительно оси трассы при помощи индикатора «влево-вправо»;
- Точное определение мест повреждения изоляции совместно с локализацией оси коммуникации;
- Возможность одновременного поиска оси коммуникации на одной частоте и поиска мест повреждения изоляции на другой позволяет работать в сложных условиях;
- Защита встроенного аккумулятора от избыточного разряда;
- Влагозащищенный, ударопрочный корпус (IP 42).
- Используя пассивные частоты 50, 100, 300 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов, а частоты 100 и 300 Гц наиболее удобны для поиска трубопроводов, находящихся под электрохимической защитой.
- Большой, информативный дисплей с диапазоном рабочих температур -30 до +55 °С.
Технические характеристики приемника ПТ-04:
|
Рабочие частоты, Гц
|
273, 526, 1024, 8928 Гц
|
|
Пассивные частоты, Гц
|
50, 550, 1450, 100, 300 Гц
|
|
Полоса пропускания для режима "эфир"
|
от 48 Гц до 10 кГц
|
|
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 dB, мкВ, не менее
|
0,5
|
|
Динамический диапазон входных сигналов, dB
|
120 дБ
|
|
Ширина полосы пропускания для центральной частоты, не более, Гц: 50, 273, 526, 1024 и 8928
|
по уровню минус 3 dB по уровню минус 60 dB
9 24
|
|
Ослабление сигнала переменного тока частотой 50 Гц, dB
|
80
|
|
Определение глубины залегания трассы, м
|
до 10
|
|
Погрешность определения глубины залегания трассы, %, не более
|
5
|
|
Диапазон рабочих температур, °С
|
от -30 до +55
|
Вес – габариты
Габаритные размеры, мм, не более 720x245x170
Масса, кг, не более 2,4
