Прожигающая установка ВУПК-04-25

Прожигающая установка предназначена для прожига дефектной изоляции и создания металлического соединения между жилами кабеля в месте повреждения изоляции.

Установка обеспечивает АВТОМАТИЧЕСКОЕ выполнение полного цикла прожига и сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней: 1ая ступень – 150В, 2-я - 400В, 3-я -1050В, 4-я 5000В, 5-я – 20000В.

В установке 2 высокочастотных преобразователя на 33 000 Гц и 6600 Гц. Это позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

В прожигающей установке ВУПК-04-25 удалось объединить два устройства: высоковольтный прожиг и низковольтный дожиг. Благодаря этому, решилась проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции.

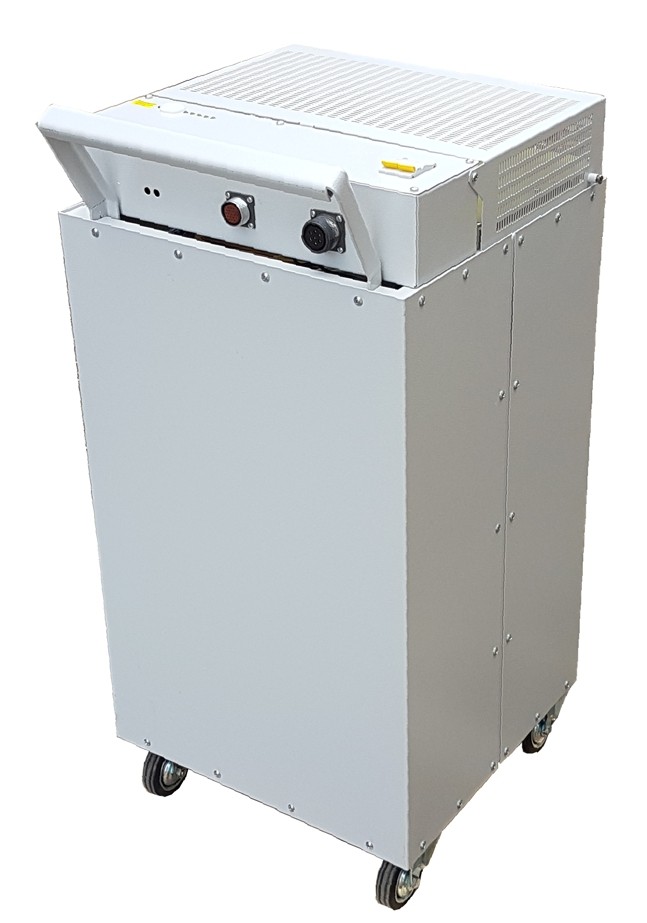

Установка конструктивно выполнена в виде силового блока на колесах, с ручкой и выносным пультом управления, который позволяет удобно и безопасно работать с установкой. Один человек без усилий способен транспортировать установку на любое растояние.

Режим работы циклический, повторно - кратковременный со встроенным таймером управления. Автоматическое отключение при достижении перемычки в кабеле.

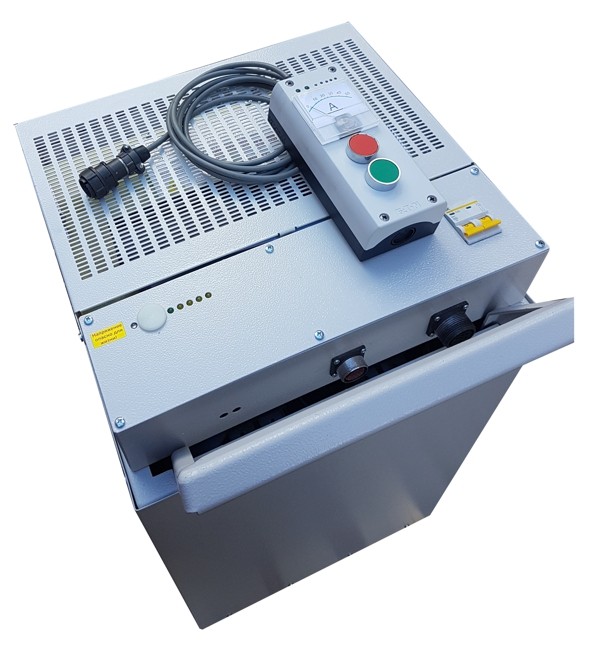

На пульте расположены: индикатор тока в цепи прожига, светодиодные индикаторы, индуцирующих работающие ступени и состояние установки. На верхней панели безопасная система подключения высокого напряжения: защитная металлическая крышка с изолированным выводом электродом для подключения высоковольтного кабеля и датчиком открытия крышки.

На верхней панели корпуса расположены:

  • Индикатор наличия остаточного напряжения на кабеле.
  • Пиковый светодиодный индикатор мощности потребляемой из сети.
  • Автомат включения сети.
  • Разъёмы подключения вынесены на верхнюю боковую часть корпуса и не мешают транспортировке и работе с установкой.

Технические характеристики:

Напряжение питания

220В

Мах напряжение на выходе

до 25кВ

Мах сваривающий ток

55А

Сред. ток пот. из сети

20А

Ток пот. из сети без нагрузки

Габариты установки

420/450/920мм

Масса

45 кг
