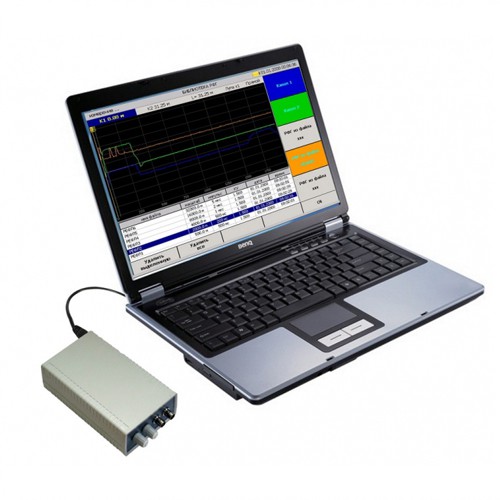

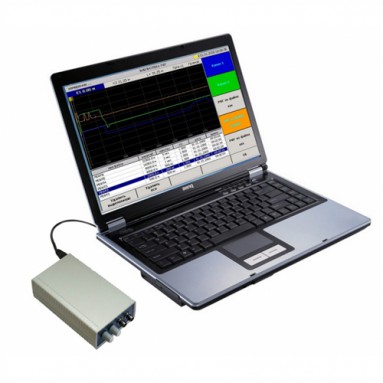

Рефлектометр РИ-307USBм
РИ-307USBм является полным функциональным аналогом РИ-307 при существенно меньшей цене и габаритах.
РИ-307USBм предназначен для работы в едином комплексе с персональным компьютером.
Импульсный рефлектометр РИ-307USBм – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).
Назначение
Прибор РИ-307USBм предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений;
Область применения
Импульсный рефлектометр РИ-307USBм применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности прибора:
- исполнение в виде выносного блока, подключаемого к ПК по USB;
- питание по шине USB (не требует аккумуляторов и блока питания);
- управление и отображение результатов измерения на персональном компьютере;
- два параллельных канала;
- измерение в реальном масштабе времени;
- максимальная дальность - 64 км;
- высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
- двухкурсорная измерительная система;
- возможность детального рассмотрения любого участка рефлектограммы;
- подавление асинхронных помех;
- режим выявления непостоянных во времени неоднородностей;
- сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
- режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
- режим регистрации разбитости пар;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
