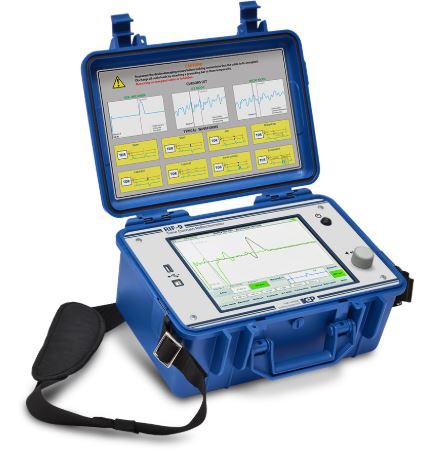

РИФ-9 Рефлектометр высоковольтный осциллографический цифровой

Описание

Рефлектометр предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Рефлектометр позволяет:

  • Обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
  • Измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
  • Запоминать, хранить и обрабатывать результаты измерений;
  • В составе передвижной электротехнической лаборатории определять расстояние до повреждения в кабелях длиной до 100 км при всех видах повреждений без использования предварительного полного прожига изоляции.

Рефлектометр предоставляет доступ к результатам измерений на цветном графическом дисплее и имеет возможность передавать сохранённые рефлектограммы по интерфейсу USB на компьютер или сохранять их на USB Flash накопитель для последующего воспроизведения и обработки.

Подключение к ПКЕсть
Частота дискретизации, МГц200
Амплитуда зондирующего импульса0 В - 45 В
Диапазон измеряемых расстояний, м60 м - 120 000 м
Длительность импульса10 нс - 100 мкс
Диапазон выходных сопротивлений, Ом2 Ом - 100 Ом
Режим измерений колебательным разрядомЕсть
Коэффициент укорочения1 - 3
Погрешность измерения, %0.20
Импульсно-дуговой режим измеренийЕсть
Импульсный режим измеренийЕсть
Вес8 кг
Длина366 мм
Ширина270 мм
Высота178 мм
1. Рефлектометр
2. Кабель измерительный, длина 2,4 м
3. Кабель заземления, длина 2,5 м
4. Сетевой адаптер
5. Предохранитель 5×20 (1 А / 250 В)
6. USB флеш-накопитель
7. Ремень для переноски прибора
8. Сумка для принадлежностей
