Рефлектометр высоковольтный осциллографический РИФ-7

РИФ-7 - цифровой высоковольтный осциллографический рефлектометр (РИФ7)

Особенности рефлектометра РИФ-7

  • Дисплей с высоким разрешением (320х240 точек)
  • Высокая частота дискретизации (высокая разрешающая способность)
  • Двухкурсорная система измерения расстояний.
  • Постоянное зондирование линии в режиме низковольтной рефлектометрии.
  • Большой объём энергонезависимой памяти рефлектограмм (100/200 рефлектограмм с максимальным разрешением и сохранением параметров).
  • Пополняемая энергонезависимая таблица коэффициентов укорочения для различных кабелей.
  • Регулируемая длительность зондирующего импульса.
  • Регулируемое усреднение для фильтрации асинхронных помех.
  • Изменение настроек происходит без прерывания процесса измерения.
  • Двухоконный режим отображения рефлектограмм для сравнения и устранения синхронных помех.
  • Возможность согласования с волновым сопротивлением линии.
  • Удобная и простая система меню.
  • Поворотный регулятор для управления курсорами и изменения параметров.
  • Встроенные часы реального времени.

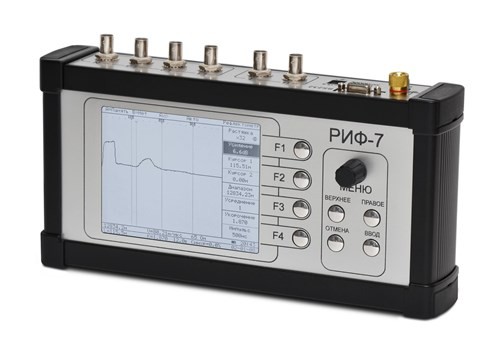

РИФ-7 - рефлектометр цифровой высоковольтный осциллографический

Назначение РИФ-7

Рефлектометр высоковольтный осциллографический РИФ-7 предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.

Прибор РИФ-7 позволяет:

  • обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
  • измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
  • запоминать, хранить и обрабатывать результаты измерений;
  • в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.
  • сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).

Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.

В случае измерения расстояния на высоком напряжении в режимах "заплывающего пробоя", холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.длительность импульса, мкс, - 0,05 - 0,5.

Условия эксплуатации РИФ-7 (внутри закрытых помещений, в частности - в крытом автотранспорте):

  • диапазон температур окружающего воздуха, °С- от минус 10 до+40;
  • относительная влажность воздуха при температуре 25 С - до80% ;
  • атмосферное давление, мм. рт. ст.- 650 - 800;

Технические характеристики РИФ-7

Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом

Амплитуда
от 3 до 25 кВ
Длительность фронта
не более - 0,15 мкс
Длительность импульса
не менее 2 мкс

Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом

Амплитуда
Не менее 5 В
Длительность фронта
не более - 0,02 мкс
Наибольшее рабочее напряжение датчика импульсного напряжения
60 кВ

Общие данные

Максимальное измеряемое расстояние до места повреждения
12,3 км
Минимальное измеряемое расстояние до места повреждения
3 м
Дискретность измерения
0,2 м
Непрерывная работа
8 ч
Срок службы
не менее 5 лет
Поставка приостановлена
