- Бренд: КБ Связь
Страна бренда: Россия
- Гарантия 2 года
- Артикул: 5800 6.03

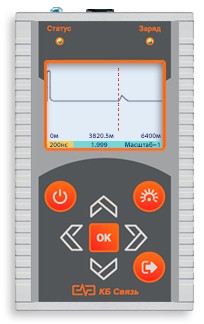

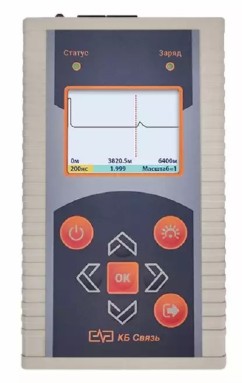

Назначение и основные функции рефлектометра + LAN-тестера + LED-фонаря + генератора 1кГц Рейд-1:
- определение характера неисправностей и расстояния до места повреждения в телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов).
- определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле;
- встроенный генератор 1кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит);
- встроенный светодиодный фонарь для локального освещения места проведения работ.
Особенности рефлектометра + LAN-тестера + LED-фонаря + генератора 1кГц Рейд-1:
Рефлектометр:
- диапазон измеряемых расстояний минимальный: от 0 до 80 м;
- диапазон измеряемых расстояний максимальный: до 7 км;
- длительность зондирующего импульса: от 7 нс до 20 мкс;
- амплитуда зондирующего импульса: 5 В;
- максимальное разрешение: 0,25 м;
- установка коэффициента укорочения с шагом: 0,001;
- растяжка: возможность растяжки любого участка диапазона до минимального шага.
LAN-тестер:
- определение правильности обжимки проводов (карта проводов);
- определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).
- настройка параметров: IP адрес, маска подсети, шлюз;
- Ping-тест;
- генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
- входы LAN разъемов защищены от избыточных токов и напряжений.
