- Бренд: КБ Связь
Страна бренда: Россия
- Гарантия 2 года
- Артикул: 5800 7.41

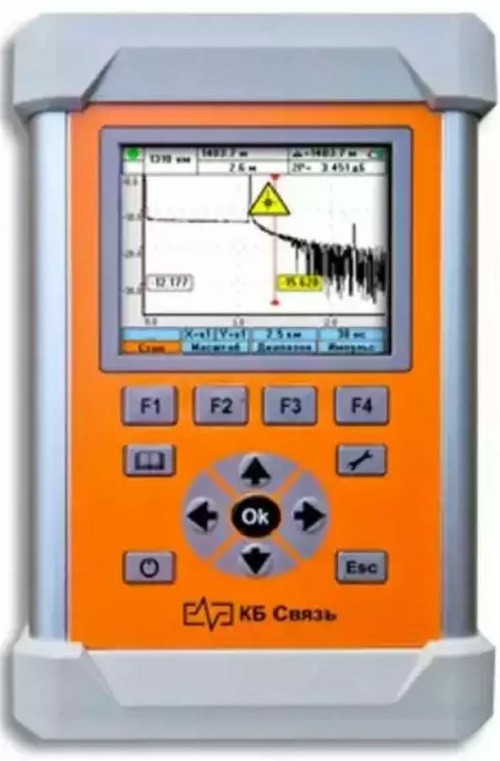

Назначение рефлектометра оптического + VFL + Ethernet-тестера + измерителя мощности оптического сигнала Квант-4:
- измерение мощности оптического сигнала;
- измерение затухания в оптических волокнах и их соединениях;
- измерение длины оптического волокна и расстояния до неоднородностей волоконно-оптических линий связи;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- тестирование длины витой пары в активном и пассивном состоянии;
- мониторинг активности сети, ping-тест.
Область применения рефлектометра оптического + VFL + Ethernet-тестера + измерителя мощности оптического сигнала Квант-4:
Строительство, ремонт и обслуживание волоконно-оптических линий связи.
Особенности рефлектометра оптического + VFL + Ethernet-тестера + измерителя мощности оптического сигнала Квант-4:
Рефлектометр:
- длина волны излучения, нм - 1310 ± 25 / 1550 ± 25;
- динамический диапазон, дБ - 33 / 31;
- мертвая зона по затуханию, м - не более 7;
- мертвая зона по событию, м - не более 2;
- диапазоны измеряемых расстояний, км: авто, 0,250 - 150;
- длительность импульса, нс: 4 - 20000;
- возможные разрешение (dL), м: 0,1 - 40;
- количество рефлектограмм в памяти: более 1000 штук.;
- формат сохранения: BELLCORE SR-4731(*.sor);
- дискретность измерения затухания: 0,001 дБ;
- установка показателя преломления: в диапазоне от 1 до 2 с шагом 0,00001;
- измерение затухания на выбранном участке рефлектограммы и расчет затухания на 1 км. кабеля;
- сравнение рефлектограмм из памяти с рефлектограммами из контролируемого оптоволокна;
- автоматический анализ рефлектограмм.
Визуальный дефектоскоп:
- длинна волны: 650 нм;
- выходная мощность: 15 МВт;
- рабочее расстояние: до 15 км;
- тип разъема: универсальный разъем 2,5 мм FC/UPC;
- режим работы: непрерывный CW и импульсный 2 Гц.
Ethernet-тестер:
- определение активного оборудования;
- PING-тест: функция ping-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера;
- DHCP-тест: поиск DHCP сервера в локальных сетях.
TDR – импульсный рефлектометр:
Используется для определения характера неисправностей и расстояния до места повреждения в цифровых кабелях типа UTP, FTP.
Измеритель мощности оптического сигнала:
- диапазон калиброванных длин волн (нм): 650 до 1650;
- калиброванные длины волн (нм): 850,1300,1310,1490,1550,1625;
- диапазон мощности входного сигнала (дБм): +5 ... -60;
- разрешение (дБм): 0,01;
- погрешность: не более 5 %.
