- Бренд: МИР
Страна бренда: Россия
- Гарантия 1 год
Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.

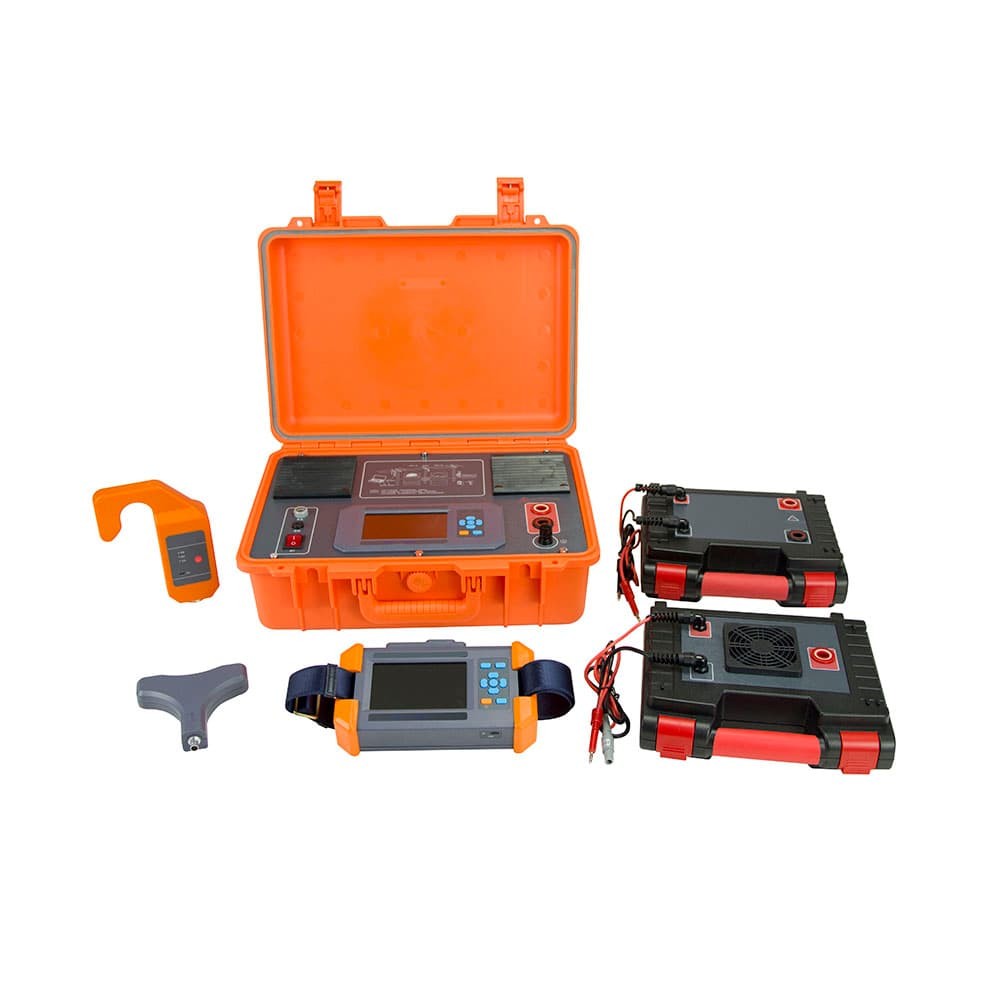

Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того – последующего ВВ испытания линии после ремонта дефекта – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений как - низкоомные, высокоомные и дуговые повреждения.

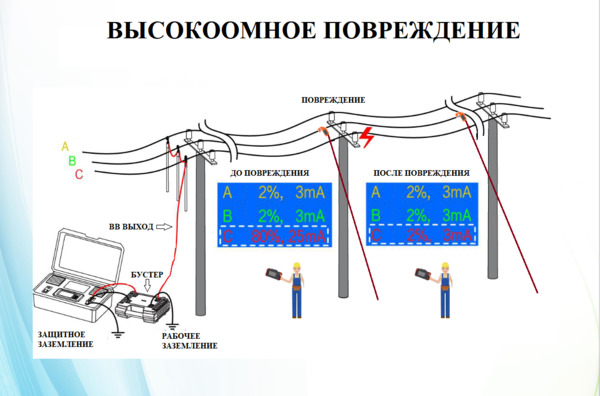

Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.
В месте повреждения сигнал, подаваемый Генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.

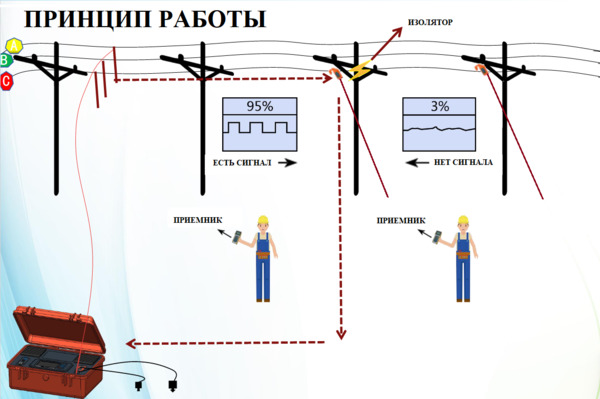

Принцип работы и виды повреждений:

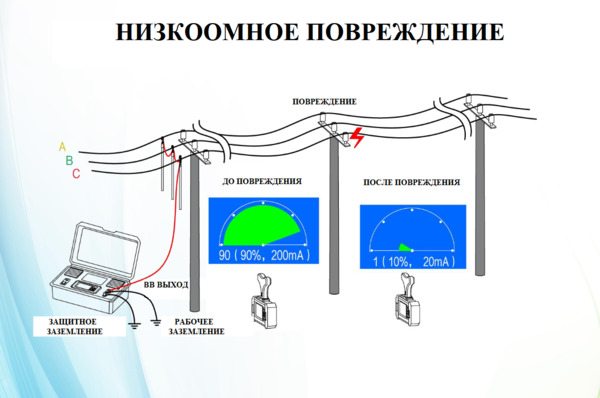

В большинстве случаев успешно реализуется метод отыскания повреждений на переменном токе. Это позволяет оператору работать с локатором «с земли». Нет необходимости подниматься на опоры, сигнал детектируется непосредственно под линией. Регистрация повреждения очень проста: до повреждения локатор определяет сигнал, а в участке после повреждения сигнал отсутствует. Так же можно производить межевание разветвлённых линий: сигнал пойдет в участок, в котором есть повреждение.

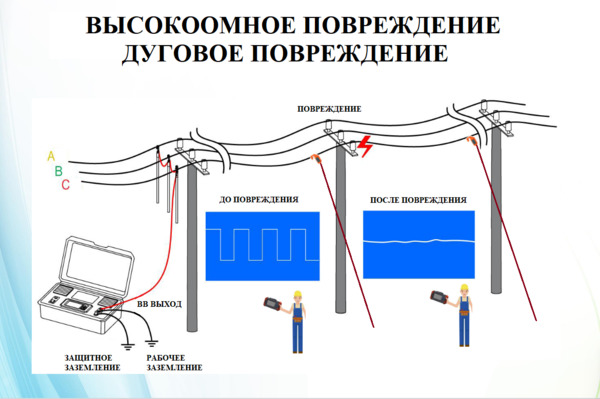

В отдельных случаях требуется подача высоковольтного сигнала в линию, например, при дуговых повреждениях. Но принцип отыскания остаётся прежним, и локатор улавливает сигнал, идущий от генератора к месту повреждения.
Возможности комплекта приборов МИР AIR:
- предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ.
- диагностирует низкоомные, высокоомные и дуговые повреждения воздушных линий
Преимущества:
- компактное исполнение общим весом в 25 кг., что позволяет с легкостью транспортировать оборудование в багажнике одному человеку
- не требует повышенной квалификации оператора. Дружелюбный интерфейс, интуитивно понятный функционал
- богатая комплектация, включающая в себя - генератор, локатор переменного и постоянного тока, высоковольтные бустеры, штанги для подвешивания контактных датчиков
- полностью автономный, питание от аккумуляторов
- в большинстве случаев диагностирования не требует подъема на опору
- не имеет тепловых ограничений по времени работы
- автоматический анализ характера повреждений при первичном подключении
Оборудование предназначено для эффективной работы на всё время поиска и не допускает перегревов и тепловых отключений! Полностью автономно, так как имеет встроенные аккумуляторы! В большинстве режимов работы не требует подъема на опору! Локатор переменного тока детектирует сигнал с земли, что позволяет работать одному человеку!
По совокупности характеристик и удобству пользования данное оборудование не имеет аналогов на сегодняшний день и становится незаменимым при работе в таких отраслях как нефтегазовый сектор, распределительные областные сети и другие компании, которые имеют в своем хозяйстве воздушные линии 0,4, 6-10 кВ.
