Компактная система для локации мест повреждений на кабельных линиях, Umax 32кВ Syscompact 3000

  • Под заказ
  • Доставка по России
  • Производитель BAUR
  • Производство: Австрия

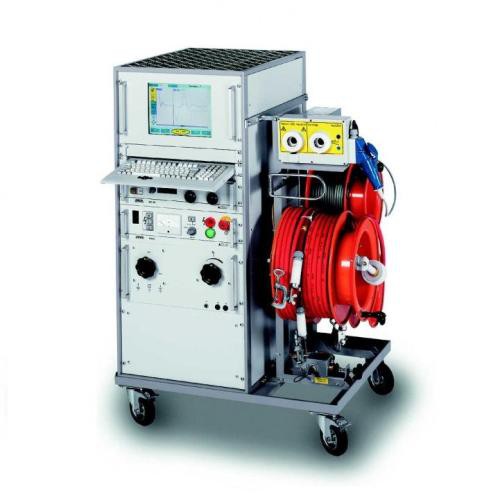

Syscompact 3000 Компактная система для локации мест повреждений на кабельных линиях, Umax=32кВ

Syscompact 3000 является компактной установкой, полностью обеспечивающей поиск неисправностей в кабельных линиях. Эта установка позволяет определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе как в случае повреждений типа «обрыв» и «короткое замыкание», так и в случае высокоомных повреждений и заплывающих пробоев без использования прожига.

Оператору доступны различные методы поиска мест повреждения и возможность комбинирования Syscompact 3000 с другим вспомогательным оборудованием для поиска мест повреждения. Компактность установки позволяет размещать ее в практически любом автомобиле грузоподъемностью от 300 до 500 кг

Методы предварительной локации:

  • Метод анализа отражения импульсов TDR Рефлектометрия 3-фазы (низкоомные повреждения, обрыв кабельной линии, измерение длинны кабельной линии)
  • Импульсно дуговой метод SIM, до 32кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
  • Усовершенствованный импульсно дуговой метод SIM-MIM, до 32кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
  • Дуговой метод SIM в режиме постоянного тока (SIM DC) (высокоомные повреждения и заплывающие пробои)
  • Дифференциальный метод вторичного импульса SIM (высокоомные повреждения и заплывающие пробои)
  • Метод колебательного разряда с осцилляцией по току ICM, до 32кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция)

Возможности и преимущества

  • Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
  • Эффективные методы предварительной локации повреждений
  • Точный поиск места повреждения акустическим методом и методом сравнения акустического и электромагнитного сигналов (совместно с локатором UL 30 и BM 30)
  • Точная локация однофазных замыканий на землю (совместно с локатором UL 30 и BM 30)
  • Простота использования
  • Модульная конструкция с возможностью расширения функций
Технические характеристики:

Рефлектометр IRG 3000

Выходное напряжение импульсов
20...160 В
Длительность зондирующего импульса
20 нс – 1,3 мс
Электрическая прочность к входному напряжению
400В AC (50-60 Гц)
Выходное сопротивление
12 - 2000 Ом регулируемое
Диапазон измерений (при v / 2 = 80 м/мкс
0 - 1000 км
Дискретность считывания
200 МГц (5 нс)
Разрешение
0,1 м (при v / 2 = 80 м/мкс)
Скорость распространения V2
v/2 20 - 150 м/мкс
Чувствительность делителя
- 10 дБ ... + 60 дБ
Объем памяти рефлектограмм
>100 000
Дисплей
TFT 15’’
Генератор высоковольтных импульсов SSG

Выходное напряжение
0-8 кВ / 0-16 кВ / 0-32 кВ
Энергия импульса
500Дж, 1100Дж, 1500Дж, 2100Дж, 3000Дж
Выходное испытательное напряжение
DC 0,1-32 кВ
Максимальный ток утечки DC
850 мА
Система

Напряжение питания
110 – 240В (50/60 Гц)
Рабочая температура
-20 ... +50 °C
Температура хранения
-40 ... +60 °C





Физические характеристики:
Габаритные размеры, мм: 514x1160x800
Масса, кг: 195-295
