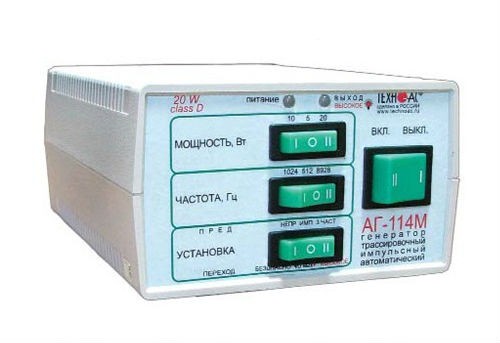

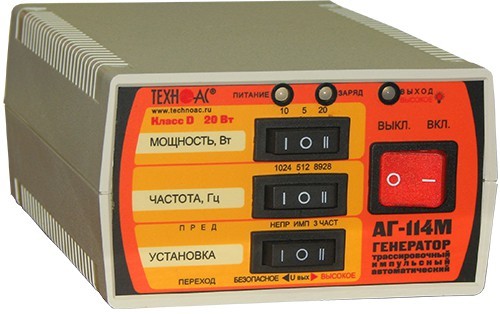

АГ-114М Генератор трассировочный импульсный автоматический

Возможности и преимущества

Генератор трассировочный импульсный автоматический АГ-114 М предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками) необходимый для определения ее местоположения.

Особенности прибора АГ-114М:

  • Выбранная выходная мощность (5Вт на 1…1000 Ом, 10Вт на 1…500 Ом, 20Вт на 1…250 Ом) выдается автоматически. Возможность работы на столь высокие сопротивления нагрузки позво-ляет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энерго-сбережение и малые «перенаводки» на соседние объекты, высокая мощность – высокую дальность трансляции и обнаружения.
  • Также имеется возможность работы и на низкоомную (<1 Ом) нагрузку, вплоть до короткого замыкания на выходе (автоматическое ограничение тока - 2…9А в зависимости от установки мощности), что позволяет трассировать заземленные трубы методом использующим «возврат тока через землю».
  • Три режима генерации: импульсный – основной высокоэкономичный режим с высокой разборчивостью на фоне помех; непрерывный – дополнительный низкоэкономичный режим для краткосрочных специальных измерений; трехчастотный – режим, обеспечивающий выбор оптимальной частоты на удаленном приемни-ке без переключения передатчика (генератора).
  • Три частоты генерации: 512Гц, 1024Гц, 8928Гц. Ниже частота – меньше «перенаводки» на соседние объекты, выше частота – выше дальность обнаружения.
  • Необычно компактная (190х140х80мм), для столь высокой выходной мощности (20Вт), авто-номная конструкция обеспечивается применением высокоэффективной технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В результате один малогаба-ритный автономный аккумулятор емкостью всего лишь 2,2Ач обеспечивает импульсную генера-цию в течение >5часов при максимальной выходной мощности (20Вт).
  • Предусмотрена возможность работы с «подпиткой» от зарядного устройства или наращивания емкости при помощи подключения внешнего аккумулятора для увеличения ресурса времени.
  • Система органов управления и индикации, содержащая всего 4 больших клавишных пере-ключателя и 2 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существен-ных изменениях сопротивления нагрузки (коммуникации) в процессе генерации, прибор автоматически перенастраивается («повторное автосогласование»). Простейшая индикация напряжения питания и выходной мощности (два трехцветных свето-диода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет – параметр в норме, желтый – ниже нормы, красный – выше нормы, мерцание определенного индикатора определенным цветом - автовы-ключение генерации вследствие соответствующего отклонения от нормы.
  • Простейший алгоритм управления (выбрать режим, выбрать мощность, выбрать частоту, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
  • По умолчанию возрастание выходного напряжения ограничено на безопасном для человека уровне. При необходимости, можно оперативно снять ограничение (временно до окончания се-анса), если приняты соответствующие меры безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.
Только генераторЕсть
Полоса частот генератора512 Гц - 8,928 кГц
Мощность генератора, Вт5 Вт - 20 Вт
Вес190 кг
1. Генератор АГ-114.1
2. Источник питания АГ-114М.02.020
3. Кабель внешнего питания АГ120.02.20
4. Кабель выходной АГ 120.02.30
5. Антенна передающая ИЭМ-301.3
6. Штырь заземления АГ110.02.030
7. Контакт магнитный АГ120.02.090
8. Сумка для антенны
9. Сумка для генератора
10. Сумка для комплекта
11. Руководство по эксплуатации, паспорт
Снят с производства
