Кабелетрассоискатель Атлет АГ-360

  • Гарантия 1 год
  • Производитель ТЕХНО-АС
  • Производство: Россия

Описание кабелетрассоискателя Атлет АГ-360

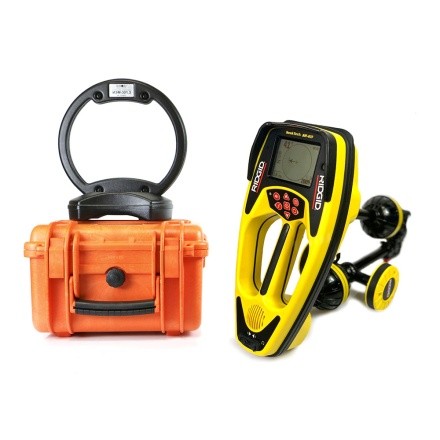

Кабелетрассоискатель Атлет АГ-360 является комбинацией современного американского трассопоискового приемника Ridgid SR-60 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120ТМ.


Назначение кабелетрассоискателя Атлет АГ-360

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Обследование участков местности перед проведением земляных работ.

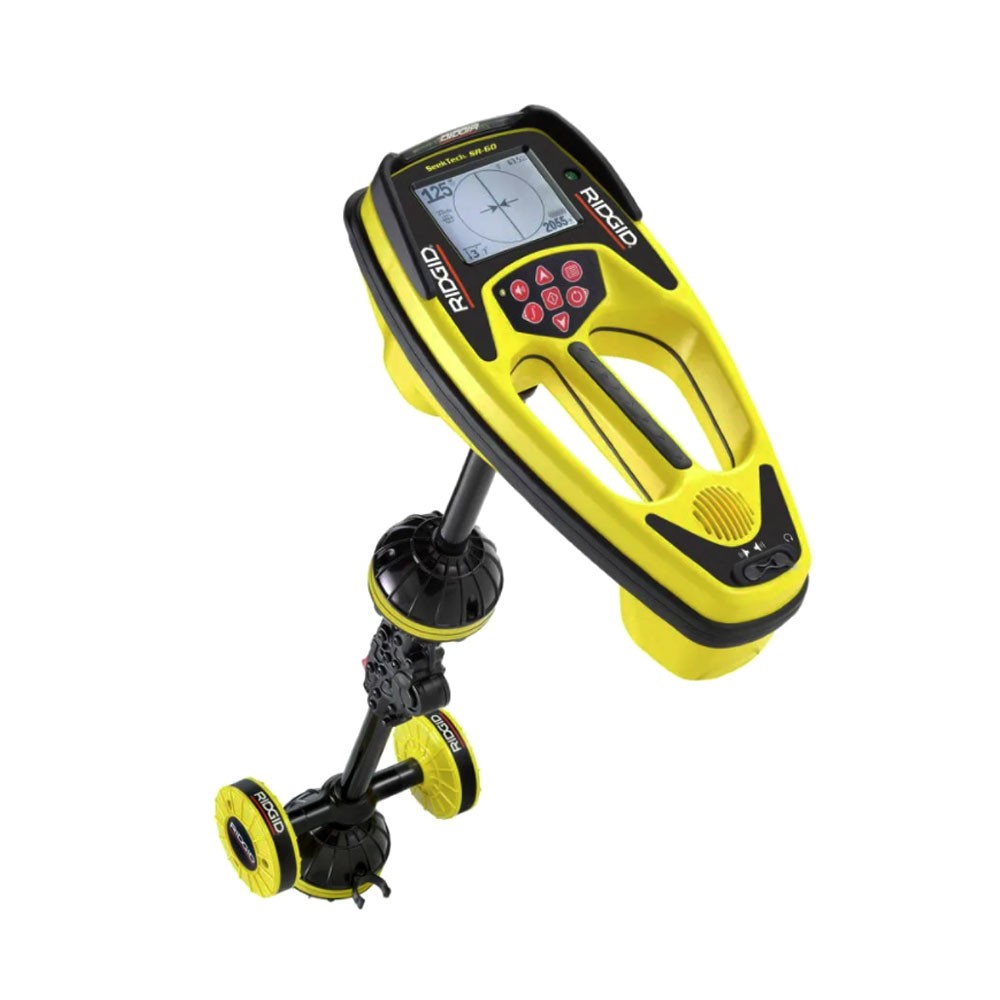

Особенности приемника SR-60

  • Может отслеживать любую частоту от 10 Гц до 490000 Гц.
  • 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии.
  • Необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и т.д.) выводится на дисплей в автоматическом режиме.
  • Наличие аудиовыхода 3,5 мм для дополнительного подключения наушников.

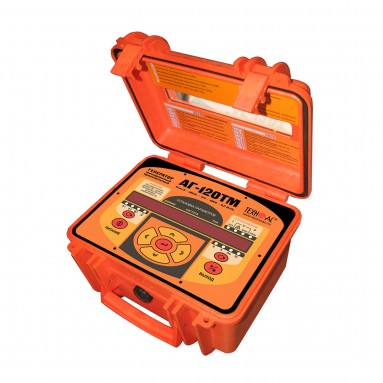

Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения кабелетрассоискателя Атлет АГ-360

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Характеристики трассопоискового приемника SR-60

Характеристики Значения
Частоты работы
По умолчанию 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц
Определяемые пользователем 0,01…490 кГц
Частоты работы режима «Зонд»
По умолчанию 16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц
Определяемые пользователем 0,01…490 кГц
Общие характеристики
Диапазон частот «Широкая полоса» 4 кГц...15 кГц
15 кГц…35 кГц
Определение глубины залегания трассы до 10 м
Точность определения глубины залегания  0,05 м
Источник питания 4 элемента тип «С»
Время непрерывной работы от одного комплекта аккумуляторов не менее 15 часов
Диапазон температур эксплуатации / хранения -20…+50°С / -20…+60°С
Габаритные размеры 356х178х788 мм
Масса без элементов питания 2,1 кг

Характеристики трассировочного генератора АГ-120ТМ

Характеристики Значения
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц
Режим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1
Режим 4 генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация 10
- кратковременные посылки 15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании 220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
При питании от сетевого блока 110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП) 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки - любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22...28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5

Характеристики индукционной антенны ИЭМ-301.3

Характеристики Значения
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
1. Трассопоисковый приемник Ridgid SR-60 - 1 шт.;
2. Генератор трассировочный АГ-120ТМ - 1 шт.;
3. Индукционная антенна ИЭМ-301.3 - 1 шт.;
4. Устройство зарядное AG120.02.100 - 1 шт.;
5. Кабель для подключения внешнего аккумулятора для генератора - 1 шт.;
6. Кабель для подключения нагрузки - 1 шт.;
7. Отвертка - 1 шт.;
8. Контакт магнитный АГ120.02.090 - 2 шт.;
9. Штырь заземления АГ110.02.004 - 2 шт.;
10. Кабель с крокодилами - 1 шт.;
11. Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) - 1 шт.;
12. Сумка для генератора АГ-120ТМ (чехол 53181) - 1 шт.;
13. Кейс для приемника - 1 шт.;
14. Сумка для комплекта (чехол 53222) - 1 шт.;
15. Руководство по эксплуатации. Паспорт - 1 шт.
