- Госреестр 70198-18
- Межповерочный интервал 24 месяца
- Гарантия 1 год
- Производитель Связьприбор
- Производство: Россия

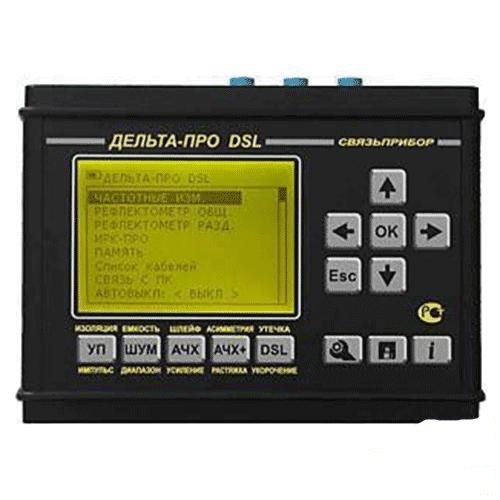

Назначение измерителя параметров магистралей и выделенных линий ADSL/HDSL Дельта-ПРО DSL:
Измеритель параметров магистралей и выделенных линий ADSL/HDSL. Измерения затуханий, быстрые АЧХ, спектральный анализ помех и полезного сигнала, мониторинг помех за сутки, рефлектометр, мост.
Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3АЧ на 8 часов непрерывной работы.
Экономичный вариант. Может работать отдельно и в комплекте с генератором Дельта. Прост в управлении, можно работать без специальной подготовки.
Измерения:
- шума (NOISE);
- возвратных потерь (RETURN LOSS);
- затухания сигнала (INSERTION LOSS);
- асимметрии (LONGITUDINAL BALANCE);
- переходного влияния (NEXT/FEXT).
Программный продукт позволяет протоколировать измерения и проводить экспертную оценку на соответствие линии нормам (ETSI MASKS).
Режим УП (узкая полоса)
Измерения переходного (NEXT и FEXT) и рабочего затухания на любой выбранной частоте в диапазоне 32 – 4096 кГц. Контроль затухания асимметрии. Измерения фиксируются в памяти прибора, их можно пролистать или записать на компьютер и распечатать протокол измерений.
Измеритель Дельта-ПРО DSL сам создает нужный список частот и вызывает нужную частоту одним нажатием.
Режим АЧХ
АЧХ снимаются на 128 частотах в течении нескольких секунд. Прибор работает сам на себя. Частотная характеристика переходного влияния на ближнем конце (NEXT), затухания асимметрии (LONGITUDINAL BALANCE), затухания неоднородности . В этом режиме можно снять АЧХ рабочего затухания по шлейфу. Измеритель может задать диапазон, чтобы сделать подробные измерения, или сразу снять характеристику во всем диапазоне ADSL/HDSL. Диапазон можно задать от 32 кГц до 4 МГц.
Режим АЧХ+
Прибор работает в автоматическом режиме с генератором Дельта на дальнем конце кабеля (или с другим прибором Дельта-ПРО DSL). АЧХ рабочего затухания и ЧХ переходного влияния на дальнем конце (FEXT). АЧХ снимаются на 128 частотах в течении 50 секунд. Результат выводится на экран в виде графика АЧХ и заносится в память прибора.Измерения протоколируются, проводится экспертная оценка на соответствие допускам для ADSL, ADSL2+, HDSL, Е1.
Режим ШУМ
Спектр помех или полезного сигнала. Прибор показывает на графике спектр внешних помех от низких частот до высокочастотного шума 4 МГц. В режиме «АВТО» прибор сам находит шумящую частоту или полезный сигнал и показывает уровень сигнала и спектральную плотность шума. Перемещая курсор можно просмотреть весь диапазон. Шум от –30 до –120 дБм/Гц, сигнал от 0 до -90дБ, разрешение 32 кГц. Результаты заносятся в память и протоколируются.
Мониторинг помех
В режиме ожидания прибор может в течение суток фиксировать помехи, возникающие в линии, и хронологически заносить в память. Измеритель устанавливает порог, выше которого прибор реагирует на помехи. После проведения измерений можно просмотреть спектр помех и определить их источник.
ИРК-ПРО
Стандартный измерительный мост для измерения сопротивления изоляции, шлейфа, емкости и омической асимметрии линии, а также для поиска мест обрыва и понижения изоляции.
