- Бренд: ОбнинскЭнергоТех
Страна бренда: Россия
- Госреестр 92433-24
- Межповерочный интервал
24 месяца - Гарантия 1 год
Назначение испытательного комплекса ИК-02-СНЧ-62:
Комплексы ИК-02-СНЧ-62 предназначены для испытаний кабелей с изоляцией из сшитого полиэтилена напряжением сверхнизкой частоты 0,1 Гц и для испытаний кабелей с бумажно-масляной изоляцией постоянным напряжением. Вспомогательная функция комплексов – высоковольтный прожиг изоляции кабелей постоянным напряжением до 62 кВ.
Испытательные комплексы ИК-02-СНЧ-62 выпускаются в двух вариантах – автономном ИК-02-СНЧ-А-62 и встраиваемом ИК-02-СНЧ-В-62.
Описание испытательного комплекса ИК-02-СНЧ-62:
Испытательные комплексы позволяют работать без снижения испытательной частоты 0,1 Гц на кабелях номиналом 35 кВ длиной до 10 км.
Встроенный вариант ИК-02-СНЧ-В-62
В составе электротехнических лабораторий серий ЛК, ЛКП и ЛП встроенный вариант ИК-02-СНЧ-В-62 используется как верхняя ступень прожига при совместной работе с малогабаритным прожигающим устройством МПУ-3, а также как источник импульса при определении расстояния методом колебательного разряда по напряжению.
Управление комплексом осуществляется с центрального блока управления лаборатории.

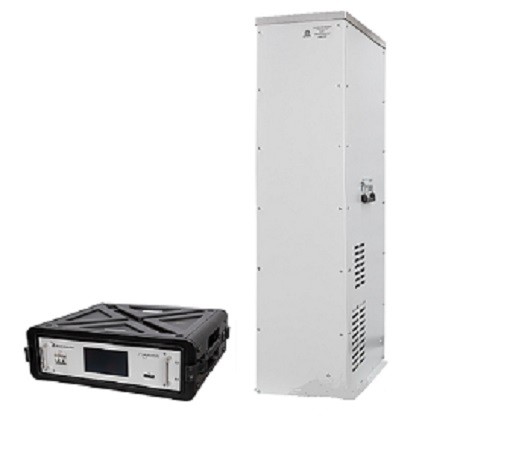

Автономный вариант ИК-02-СНЧ-А-62
Автономный вариант комплекса ИК-02-СНЧ-А-62 самостоятельно используется потребителем. Все органы управления и индикации размещаются на передней панели силового блока.
В автономном варианте силовой блок размещается в защитном транспортном кейсе.
Актуализация нормативов:
Российский ГОСТ Р 55025-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия" не допускает снижения частоты ниже 0,1 Гц при проведении испытаний изоляции СПЭ-кабелей в зависимости от их длины или емкости нагрузки.
При синусоидальном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение составляет 44 кВ, что не соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.
При прямоугольном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение равно амплитудному (62 кВ), что соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.
