ИКкт-50 Трассоискатель

  • Бренд: Квазар
    Страна бренда: Россия
  • Гарантия 1 год

Трассоискатель ИКкт-50 относится к классу индикаторных приборов и предназначен для определения индукционным методом местоположения металлических трубопроводов различного назначения, трасс энергосиловых кабелей без вскрытия грунта.

Трассоискатель ИКкт-50 имеет два режима работы:

  • пассивный – предназначен для определения местоположения действующих энергосиловых кабелей под нагрузкой, а также труб под током от станций катодной защиты;
  • активный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к отыскиваемому трубопроводу (кабелю).

Основными элементами трассоискателя ИКкт-50 являются генератор и приемник.

Напряжение питания, В:
генератора от контейнера элементов питания (ДД) либо от внешнего источника питания постоянного тока от 9 до15
приемника от трех элементов (АА) от 3 до 5
Средний ток потребления, не более, мА:
генератора при напряжении питания (12±0.2) В 400
приемника 6
Габаритные размеры, мм, не более:
генератора 137х212х65
приемника 137х206х65
футляра 510х350х70
Масса, кг, не более:
генератора (без элементов питания) 0,5
приемника 0,3
комплекта в футляре 4,0
Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс от 50 до 100
период следования, мс от 800 до 1200
частота заполнения, Гц 1000±20
Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1кОм при напряжении питания (12±0.2) В не менее, Вт 35
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора:
в пассивном режиме, мкВ, не менее 100
в активном режиме, мкВ, не менее 50
Центральная частота полосы пропускания приемника в активном режиме, Гц 1000±50
Ширина полосы пропускания приемника на уровне 0,7 от максимума активном режиме, Гц, не более 100
Центральная частота полосы пропускания приемника в пассивном режиме, Гц 100±5
Ширина полосы пропускания приемника на уровне 0.7 от максимума в пассивном режиме, Гц, не более 10
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ 70
Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, часов, не менее 8
Условия работы:
температура, оС от -20 до +40
относительная влажность при 20оС, % 98

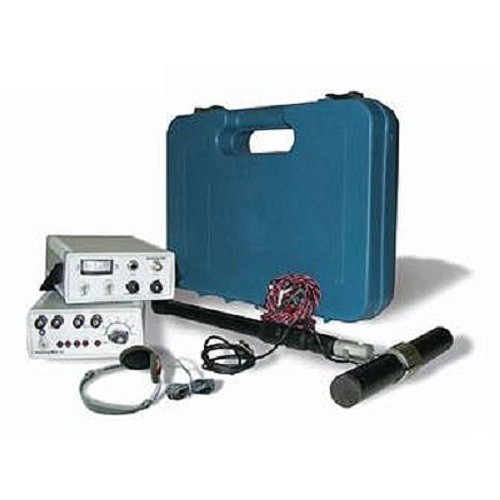

1. Приемник - 1 шт.;
2. Генератор - 1 шт.;
3. Антенна - 1 шт.;
4. Телефон головной - 1 шт.;
5. Штырь заземления - 2 шт.;
6. Контакт магнитный - 1 шт.;
7. Провод питания генератора аккумуляторный (двойной 2 м) - 1 шт.;
8. Провод подключения штыря заземления или магнитной клипсы (7 м) - 2 шт.;
9. Паспорт - 1 шт.;
10. Отвертка - 1 шт.;
11. Футляр - 1 шт.;
