Комплект поисковый КП-250К

  • Под заказ
  • Доставка по России
  • Производитель АНГСТРЕМ

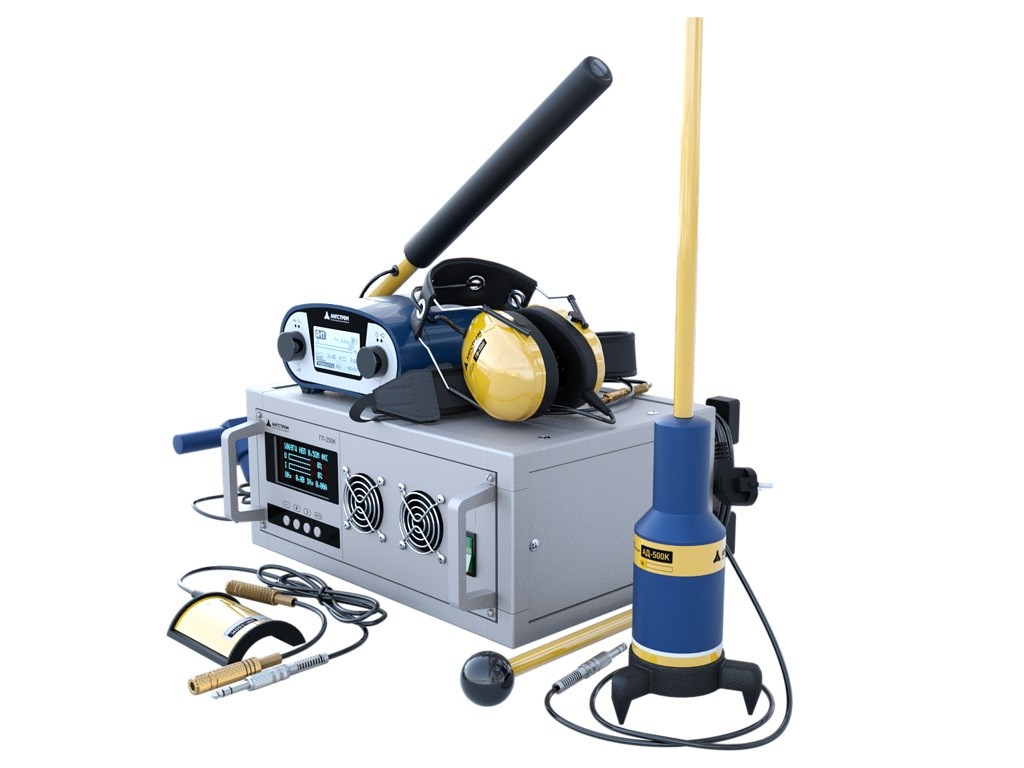

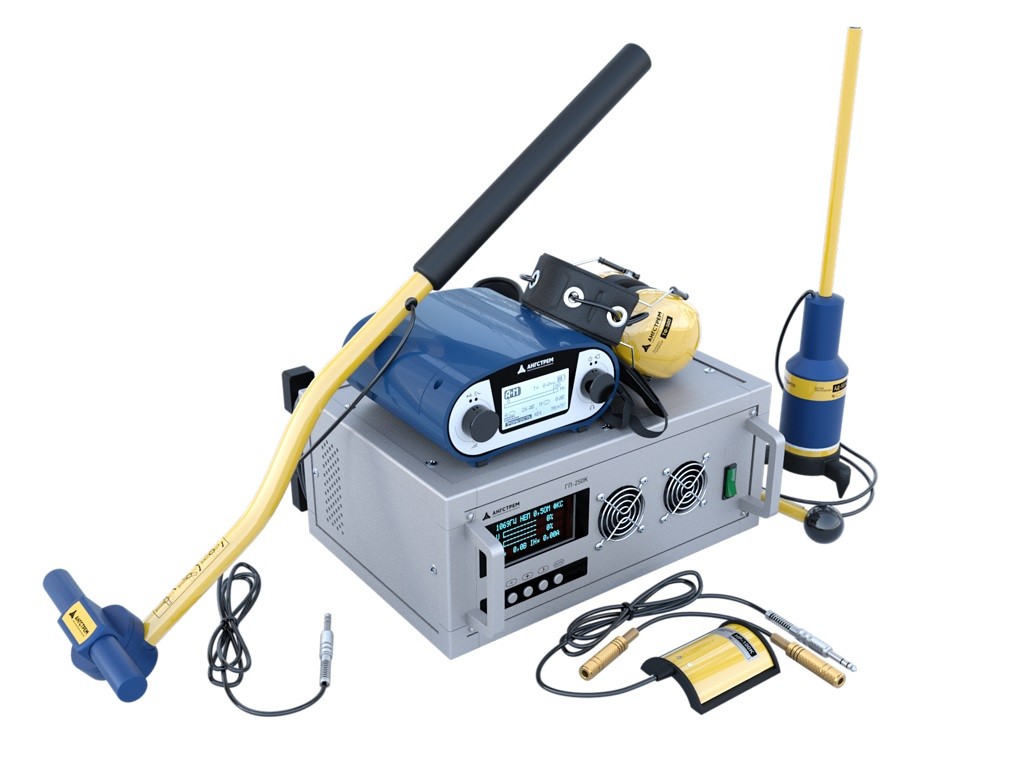

Поисковый комплект КП-250К

Комплект поисковый КП-250К состоит из генератора ГП-250К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Основное назначение:

  • точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
  • поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
  • поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.

Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м. Точность определения места повреждения может достигать ±0,5 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).

Область применения:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности:

  • Универсальность - возможность работать индукционным и акустическим методами.
  • Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
  • Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность. Более того, сигнал генератора практически не влияет на работу другой электронной аппаратуры.
  • Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам.
  • Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала.
  • Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов.
  • Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов.
  • Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
Диапазон рабочих температур-30 с - 40 с
КомплектЕсть
Полоса частот приемника50 Гц - 9,796 кГц
USBЕсть
Полоса частот генератора480 Гц - 9,796 кГц
Мощность генератора, Вт0 Вт - 250 Вт
Вес380 кг
Длина175 мм
Ширина75 мм
Высота186 мм
Генератор поисковый ГП-250К ПУИА 566115.034
1). Устройство соединительное ПУИА 566115.017
2). Провод заземления ПУИА 566115.018
3) Кабель соединительный ПУИА 566115.033
4). Разъём USB тип А катал. N 42-709-22 ELFA под кабель интерфейса RS-485
5). Кабель интерфейса RS-232 ПУИА 566115.019
6). Сумка укладочная генератора ГП-100К ПУИА 566115.026
Приемник поисковый ПП-500А ПУИА 566115.013 1 шт.
с принадлежностями
1). Антенна магнитная МА-500 ПУИА 566115.020
2). Рамка накладная НР-100 ПУИА 566115.021
3). Датчик акустический АД-1000 ПУИА 566115.022
4). Устройство зарядное УЗ-500 ПУИА 566115.023
5). Телефоны головные ТФ-500 ПУИА 566115.012
6). Сумка укладочная приёмника ПУИА 566115.027
Комплект поисковый КП-250К. Паспорт ПУИА 566115.036 ПС
Методика "Поиск повреждений подземных силовых кабелей - 2016"
