Комплект поисковый КП-500К (исполнение 1)

  • Под заказ
  • Гарантия 2 года
  • Доставка по России
  • Производитель АНГСТРЕМ

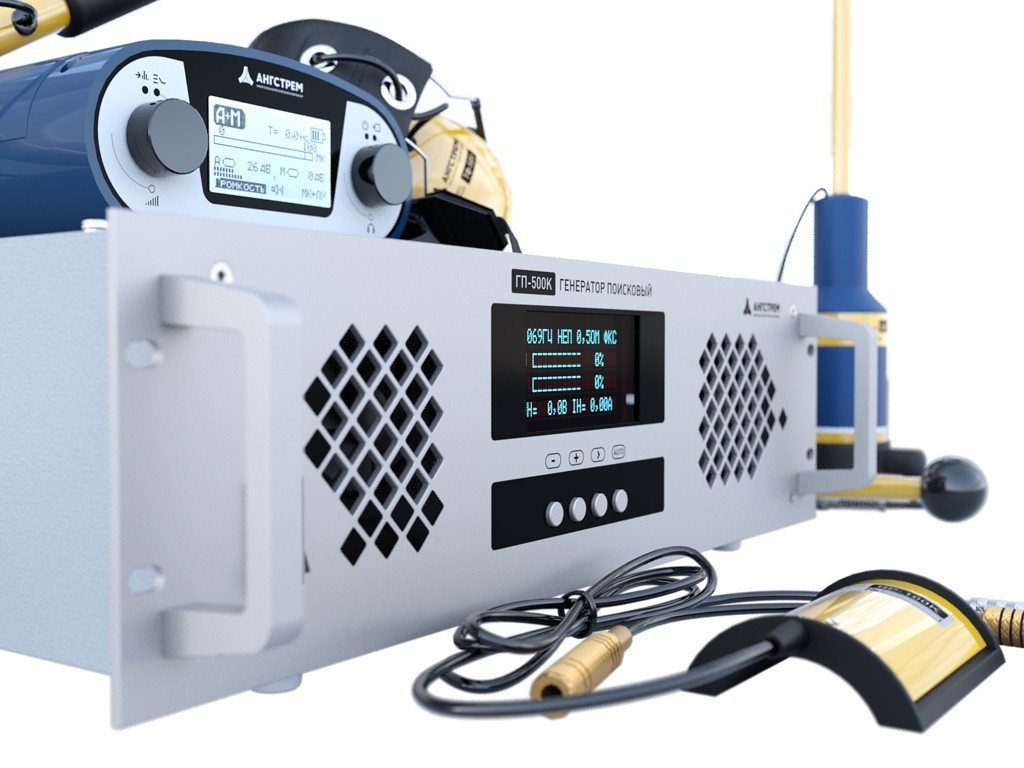

Поисковый комплект КП-500К

Комплект поисковый КП-500К состоит из генератора ГП-500К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.



Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.



Основное назначение:

  • точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
  • поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
  • поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.

Комплект предназначен для работы с кабелем длиной до 10 км и глубиной залегания до 10 м. Точность определения места повреждения может достигать ±0,3 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).



Область применения:



  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.



Особенности:



  • Универсальность - возможность работать индукционным и акустическим методами, возможность использования генератора для дожига кабеля.
  • Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью более десяти километров, заглубленностью более десяти метров с сопутствующими экранирующими помехами (трубопроводы, ж/б перекрытия и т.п.). Трассировка кабелей и коммуникаций протяженностью более 30км.
  • Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
  • Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность. Более того, сигнал генератора практически не влияет на работу другой электронной аппаратуры.
  • Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам.
  • Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала.
  • Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов.
  • Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов.
  • Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях



Диапазон рабочих температур-30 с - 40 с
КомплектЕсть
Полоса частот приемника50 Гц - 9,796 кГц
USBЕсть
Полоса частот генератора480 Гц - 9,796 кГц
Мощность генератора, Вт0 Вт - 500 Вт
Вес434 кг
Длина175 мм
Ширина75 мм
Высота186 мм
Генератор поисковый ГП-500К:
1) Устройство соединительное
2) Провод заземления
3) Разъём USB под кабель интерфейса RS-485 По отдельному заказу
(комплектуется бесплатно)
4) Кабель интерфейса RS-232 По отдельному заказу
(комплектуется бесплатно)
5) Сумка укладочная
Приемник поисковый ПП-500К:
1) Антенна магнитная МА-500
2) Рамка накладная НР-100
3) Датчик акустический АД-500
4) Устройство зарядное УЗ-500
5) Телефоны головные ТФ-500
6) Сумка укладочная
Документация

Документы Комплект поисковый КП-500К (исполнение 1):
