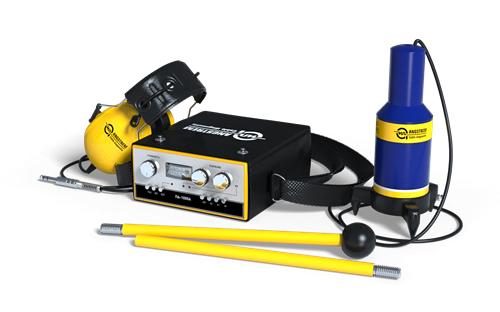

Приемник акустический ПА-1000А (УЗ-500; АД-1000; ТФ-1000)

  • Производитель АНГСТРЕМ
  • Производство: Россия

Приемник акустический ПА-1000А предназначен для поиска и точной окончательной локализации повреждений силовых кабелей акустическим методом. Используется совместно с импульсным ударным высоковольтным генератором.

Область применения:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности:

  • Оценка уровня сигналов - по громкости в телефонах и стрелочному индикатору.
  • Приемник позволяет оценить расстояние до места повреждения по времени распространения акустического сигнала. Определение места повреждения возможно по результатам двух замеров (при известной трассе кабельной линии), или трех замеров (при неизвестной трассе).
  • Имеется режим шумоподавления.
  • Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд аккумулятора.
  • Контроль состояния АБ по стрелочному индикатору и световая индикация режима БП.
  • Рабочее положение приёмника - произвольное.

Характеристики

Значение

Количество каналов приема

     акустического сигнала

2 (А1,А2)

     электромагнитного импульса

1 (М)

Период следования принимаемых импульсов

0,5…10 сек

Полосы принимаемых частот



     канал А1

130…180 Гц

     канал А2

100…1000 Гц

Крутизна спада АЧХ за пределами границ полос пропускания, не менее

     канал А1

40 дБ/окт

     канал А2

20 дБ/окт

Диапазон измеряемых времен задержки между принятыми сигналами в каналах М и А2

0…100 мсек

Коэффициенты усиления в каналах приема, не менее

80 дБ

Диапазон регулировки усиления, не менее

70 дБ

Ток потребления в режиме молчания, не более

10 мА

Режимы прослушивания сигналов с помощью телефонов

)А1; А2; М; М+А2 (АМ)

Порог шумоподавления при включенном режиме ШП

12 дБ

Время непрерывной работы от встроенного аккумулятора (АБ), не менее

100 ч

Температура окружающей среды, °С

-30...+40

Относительная влажность воздуха, при 25°С, %

90

Атмосферное давление, мм рт. ст.

530...800



  • Оценка уровня сигналов - по громкости в телефонах и стрелочному индикатору. В режиме АМ на индикатор выводится уровень сигнала канала М.
  • Оценка задержки акустического сигнала относительно электромагнитного (Δt):
  • при Δt ≥100 мсек
  •      а) прослушиванием в режиме АМ;
  •      б) визуально, по световой сигнализации срабатывания каналов.
  • при Δt ≤100 мсек
  •      по стрелочному индикатору.
  • Имеется режим блокировки питания (БП), предотвращающий недопустимый разряд АБ. Режим включается автоматически при снижении напряжения питания на 5%, ток потребляемый от АБ в этом режиме не более 50 мкА. Предусмотрен контроль текущего состояния АБ по стрелочному индикатору и световая индикация режима БП.
  • Заряд АБ осуществляется без извлечения ее из приемника от внешнего зарядного устройства, входящего в комплект поставки. Время заряда – не более 15 ч; окончание заряда фиксируется световой индикацией на зарядном устройстве.
  • Предусмотрена блокировка включения питания при неподключенных телефонах.
Снят с производства
