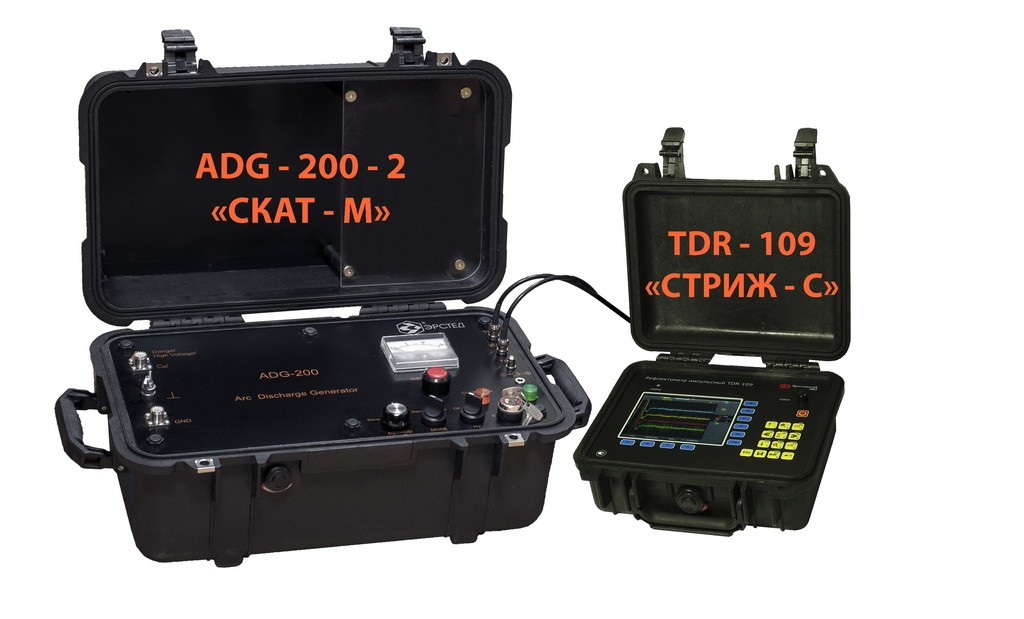

Рефлектометр TDR-109 «СТРИЖ-С» в комплекте с генератором ADG-200-2 «СКАТ-М»

  • Под заказ
  • Гарантия 1 год
  • Доставка по России
  • Производитель Эрстед

Назначение комплекта:

Реализация современных методов ОМП  в малогабаритном комплексе с автономным питанием. Предварительная локализация как низкоомных, так и высокоомных повреждений следующими беcпрожиговыми методами ОМП: и

  • мпульсный метод (метод импульсной рефлектометрии, TDR)
  • импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM)
  •  метод колебательного разряда по току (волновой по току, ICE)

Особенности

  • широкий спектр реализуемых беcпрожиговых методов ОМП;
  • небольшие габариты  и вес  — весь комплекс легко умещается в багажник легкового автомобиля и перемещается к месту подключения вручную бригадой из 2-х человек;
  • автономное питание;
  • ударопрочное и влагозащищенное исполнение;

Технические характеристики Рефлектометра для силовых линий TDR-109 «СТРИЖ-С»

Режимы измерений

  • импульсный (TDR);
  • импульсно-дуговой (ARM);
  • волны тока(ICE);
  • волны напряжения (Decay).

Дисплей

цветной TFT 5,7” (640х480 пикселей)

Диапазон измерения расстояния (временной задержки

от  0  до  128000 м  (от 0 до 1280 мкс)

Поддиапазоны измерений

0 – 62,5 м (0 – 0,625 мкс),

0 – 125 м (0 – 1,25 мкс);

0 — 250 м (0 – 2,5 мкс);

0 — 500 м (0 -5 мкс);

0 — 1000 м (0 — 10 мкс);

0 — 2000 м (0 — 20 мкс);

0 — 4000 м (0 — 40 мкс);

0 — 8000 м (0 — 80 мкс);

0 — 16000 м (0 — 160 мкс);

0 — 32000 м (0 — 320 мкс);

0 — 64000 м (0 — 640 мкс);

0 — 128000 м (0 — 1280 мкс)

Погрешность измерения расстояния

от 0.01% до 0.2%  от поддиапазона

от 12,5 см до 8 м  при КУ=1.500

Эффективная частота дискретизации

800 МГц

Диапазон согласованных сопротивлений

от 25 Ом до 600 Ом

Длительность зондирующего импульса

от 10 нс до 100 мкс

Амплитуда зондирующего импульса (на согласованную нагрузку)

  • U1 — не менее 10 В;
  • U2 — не менее 45 В;

Чувствительность приёмного тракта

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1.000 до 3.000, с шагом 0.001

Диапазон регулировки временной задержки (импульсно-дуговой метод)

от 0 до 50 мс, с шагом 0,2 мс

Синхронизация (импульсно-дуговой метод)

  • измерительный вход
  • вход TRIG

Синхронизация по амплитуде (волновой метод)

от -60 до +60 В, с шагом 2 В

Объем энергонезависимой памяти для рефлектограмм

не менее 300 рефлектограмм

Интерфейс с ПК

через внешний накопитель USB-Flash

Время непрерывной работы от аккумуляторной батареи

не менее 6 часов

Время непрерывной работы через зарядное устройство

Не ограничено

Габаритные размеры

70х246х124 мм

Диапазон рабочих температур

от -20 °С до +40 °С

Масса прибора с аккумуляторной батареей

не более 2,5 кг

Технические характеристики Генератора дуговых разрядов ADG-200-2 «СКАТ-М»

Диапазон выходного напряжения

от 0 до 10 кВ

Ступени выходного напряжения

4 кВ, 10 кВ

Режимы заряда

Прямой заряд кабеля до пробоя (AUTO),

Заряд встроенного конденсатора (MANUAL)

Максимально запасенная энергия

200 Дж

Время затягивания дуги

от 1 до 10 мс (зависит от внешних условий)

Минимальный интервал времени между последовательными разрядами

определяется оператором, но не менее 20 с

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают

на разъеме TDR — 60 В;

на разъеме WAVE – 120 В;

на разъеме TRIG – 20 В

Питание

Автономное – внутренний аккумулятор 12 В , 12 A·ч

Диапазон рабочих температур

от -20 °С до +40 °С

Габаритные размеры

570х350х200 мм

Масса

не более 30 кг

1. Рефлектометр импульсный TDR-109 - 1 шт.
2. Зарядное устройство - 1 шт.
3. Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы - 1 шт.
4. Кабель соединительный 0.5м, 75 Ом, BNC.M-BNC.M - 5 шт.
5. Руководство по эксплуатации TDR-109 - 1 шт.
6. Компакт-диск с программным обеспечением - 1 шт.
7. Сумка для аксессуаров - 1 шт.
8. Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 26 кг) - 1 шт.
9. Зарядное устройство - 1 шт.
10. Комплект высоковольтных проводов (2 шт.) с зажимами «Крокодил» для подключения к кабелю - 1 шт.
11. Ключ замка блокировки - 2 шт.
12. Руководство по эксплуатации ADG-200 - 1 шт.
13. Разрядник ~3.5 кВ для проверки генератора - 1 шт.
