- Бренд: Metrel
Страна бренда: Словения
- Артикул: A 1018

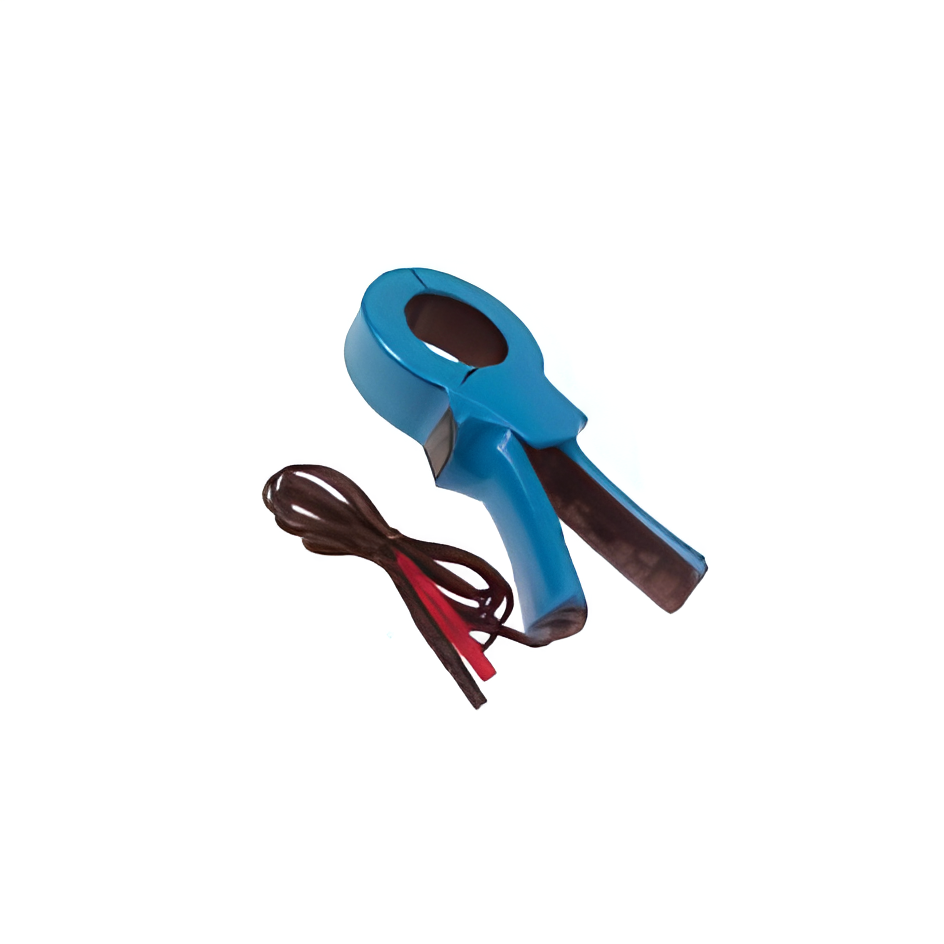

A1018, 1019 и 1033 токоизмерительные клещи для измерения переменного тока в 1000 / 1 соотношении в диапазоне от 1 мА до 1000 (в зависимости от типа).
Они могут быть подключены к любому анализатору мощности, энергоанализатору, анализатору спектра, мультиметру, измерителю сопротивления заземления, электрическому тестеру установки и другим измерительным приборам со сходным токовым входом или входом напряжения. В главе 4 описывается типичные применения токоизмерительных клещей. Преобразователь тока располагается в пластиковом корпусе, который имеет защиту от поражения электротоком, указную в технической спецификации.
Некоторые типовые применения стандартных клещей: ( А 1033) в сочетании с соответствующим прибором:
- Анализ гармонических составляющих силы тока,
- Измерение электрической энергии,
- Измерения тока и потребления энергии,
- Функциональное тестирование приборов, машин,
- Измерение пускового тока и т.д.
Дополнительное применение, связанные с измерением малых токов могут быть осуществлены с помощью высоко-чувствительных клещей А1018:
- Измерения ток утечки,
- Измерение дифференциального тока,
- Бесконтактное измерение сопротивления заземления,
- Определение проблем в системах освещения и заземления.
Особенности
- Чувствительные измерительные клещи с токовым выходом
- Номинальная сила тока: 1000 А
- Коэффициент преобразования тока: 1000:1
- Выход: 1mА/A, безопасный разъем типа банана диаметр 4мм
Электрические характеристики (R=1Ω)
- Диапазон измерений тока: 0.001 A ÷1200A
- Сигнал на выходе: 5 μА ÷ 1.2 А
- Частотный диапазон: 40 Гц ÷ 5 Гц
- Непрерывность измерений: 1000 А r.m.s (f<1 кГц) непрерывно 1200 А r.m.s (40 мин/20 мин перерыв)
- Сопротивление нагрузки: ≤10Ω
- Номинальное напряжение: 600 V max.
- Влияние соседнего проводника: <1 mA/A при 50 Гц
- Влияние расположения проводника: <0,3% при f <400 Гц
- Влияние нагрузки: 2Ω к 10Ω: 1% и 1°
- Влияние постоянного тока: <2.5% к Idc <30А
Правила техники безопасности
- Категория перенапряжения Кат III 600 В
- Степень загрязнения (условия окружающей среды): 2
- Двойная изоляция
Условия окружающей среды
- Рабочая температура: -10°С ÷ 50°С
- Температура хранения: -30°С ÷ 70°С
- Влажность: 0% ÷ 85%, линейно понижается при Т>35°С
- Высота: рабочая от 0 до 2000 м
