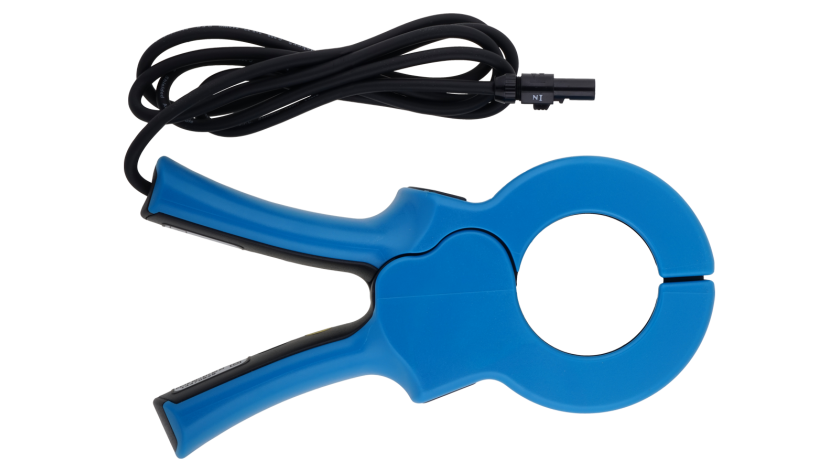

A 1281 токоизмерительные клещи, диапазон измерения 50мА-1200А

Код: 43867

Описание в PDF

Бренд: Metrel
Страна бренда: Словения
Артикул: A 1281

A1281 - токоизмерительные клещи для измерения электрического тока в диапазонах 50 мА-1200 А, предназначенные для работы с анализаторами качества электроэнергии MI 2883, MI 2885, MI 2892, MI 2893.

Клещи имеют раскрытие губок до 52 мм и могут применяться на проводниках со следующими максимальными размерами:

Кабель: < 50 мм
Шина: 1 шина 50 мм х 5 мм
4 Шины 30 мм х 5 мм

Требования безопасности к токоизмерительным клещам A1281

Категория перенапряжения: 600 В CAT III
Степень загрязнения: 2
Двойная изоляция

Условия окружающей среды

Диапазон рабочих температур: от - 20 до 55 °С
Температура хранения: от -30 до 70 °С
Температурная зависимость (Примечание 1): ±0,02% от изм. зн. / 1 °С
Влажность: от 0 до 85%,
Линейно снижается для T > 35 °C
Высота над уровнем моря: ≥ 2000 м

Механические характеристики токоизмерительных клещей A1281

Раскрытие губок: 52 мм

Эталонные условия: Температура: (23 ± 1) ⁰C Влажность: 60 %	Диапазон токов
Номинальный ток (INom)	0,5 A	5 A	100 A	1000 A
Коэффициент усиления тока	0,5 A/В	5 A/В	100 A/В	1000 A/В
Пиковый ток	1,5 A PEAK	15 A PEAK	246 A PEAK	1700 A PEAK
Коэффициент амплитуды при номинальном токе	3,0	3,0	2,46	1,7
Диапазон токов*	т 50 мA до 1 A	от 0,5 до 10 A	от 0,5 до 175 A	от 100 до 1200 A
Погрешность измерения СКЗ силы тока	±0,5% от изм. зн.	±0,5% от изм. зн.	±0,5% от изм. зн.	±0,5% от изм. зн.
Диапазон частоты	от 40 до 700 Гц (фазовая ошибка<±0,5⁰) от 70 до 2500 Гц (фазовая ошибка<±3⁰)
Непрерывность измерений	1000 A непрерывно 1200 A (перерывы через 40/20 минут)
Полное сопротивление нагрузки	< 1 кОм
Рабочее напряжение	600 В ср. квадр.
Влияние соседнего проводника:	< 1 мА/A при 50 Гц
Влияние положения проводника:	< ±0,3% при f < 400 Гц
