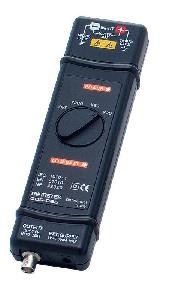

Особенности Высоковольтного диференциального пробника GDP-025:
- Полоса пропускания 25 МГц,
- коэф. ослабления х20, х50, х200;
- погреш. коэф. ослабл. ±2 %;
- Макс. Uвх. (DC+AC пик) ≤ 140 В (х20)/ ≤ 350 В (х50)/ ≤ 1400 В (х200) ;
- Вх. импеданс: 4 МОм/1,2 пФ (диф. режим), 2 МОм/2,3 пФ (между земл. и входами); время нараст.:< 14 нс (х50, х200), < 23,4 нс (х20); Uвых. ≤ ± 7 В;
- Вых. импеданс 50 Ом; питание 9 В пост. (внеш.); потребл. мощн. 0,4 Вт (ок 35 мА макс.).
- Макс. диф. напряжение 600 В скз.
| Характеристики |
Значения |
| Полоса пропускания |
25 МГц |
| Время нарастания |
14 нс |
| Напряжение, дифференциальный режим |
600 Вскз |
| Напряжение, режим с общей землей |
600 Вскз |
| Коэффициент ослабления |
20 / 50 / 200 |
| Входное сопротивление |
Дифференциальный режим 4 МОм, с общей землей 2 МОм |
| Входная емкость |
Дифференциальный режим 1,2 пФ, с общей землей 2,3 пФ |
| Источник питания |
9 В через внешний AC/DC адаптер |

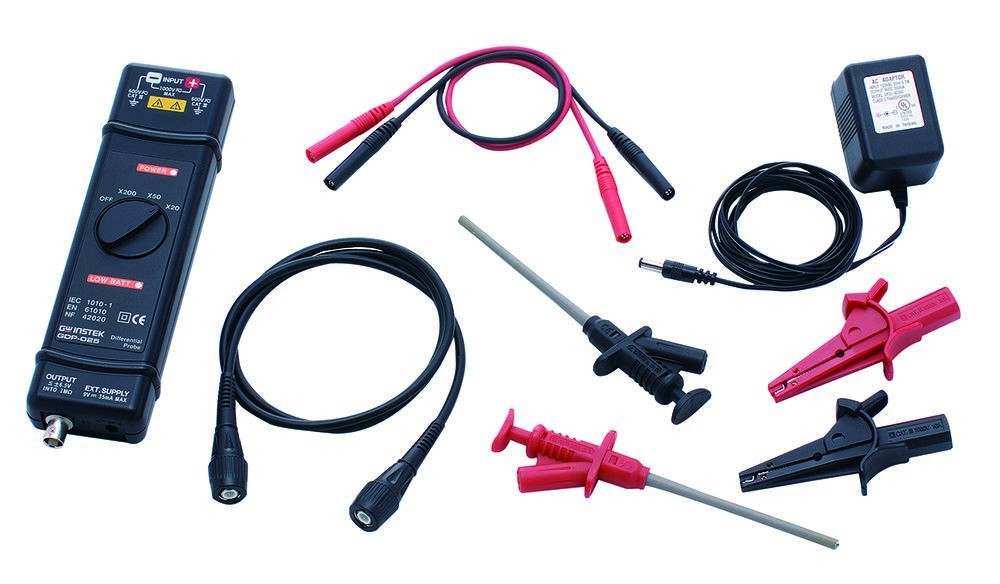

1. Пробник GDP-025 - 1 шт.;
2. Адаптер для питания пробника от сети 220 В - 1 шт.;
3. Кабель BNC-BNC длина 100 см - 1 шт.;
4. Комплект проводов соединительных, банан «папа» 4 мм, длина 60 см, красный/черный - 1 шт.;
5. Комплект зажимов, тип “зажим-шприц”, красный/черный - 1 шт.;
6. Комплект зажимов, тип зажима “крокодил”, красный/черный - 1 шт.
