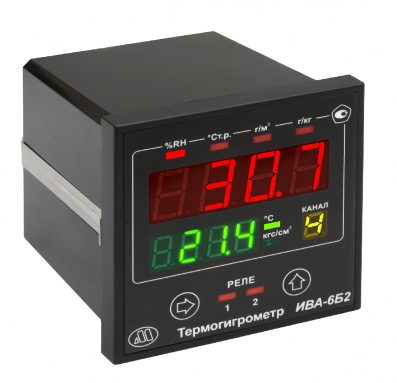

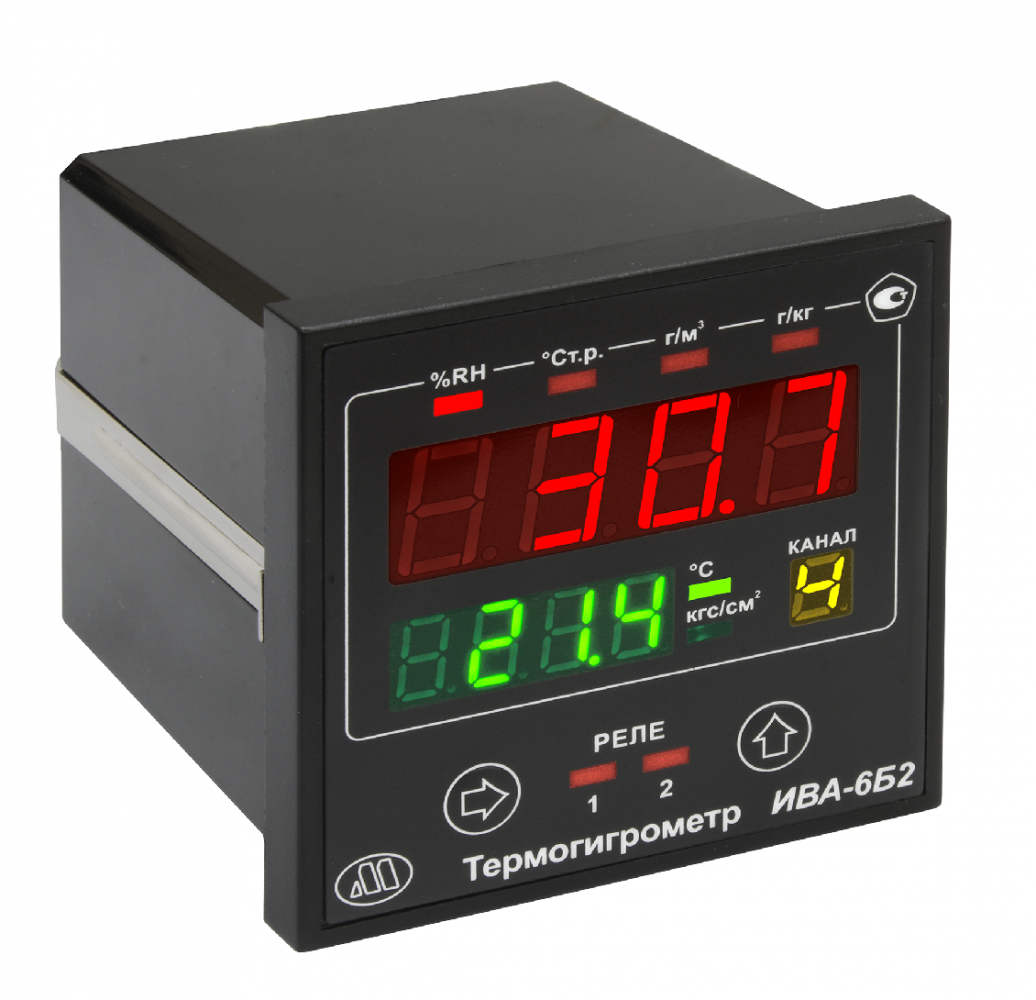

ИВА‑6Б2 блок индикации

Код: 025064

Описание в PDF

Бренд: Микрофор
Страна бренда: Россия
Гарантия 1 год

Имеет щитовое исполнение, размещается стационарно, напряжение питания 220 В. Предназначен для подключения до 16 шт. измерительных преобразователей ДВ2ТСМ, ДТР-4-СМ или до 4 преобразователей ДТР-1-СМ (включая ПДВ-8). Имеет 2 реле для управления внешними устройствами и может иметь либо 2 токовых выхода (4...20 мА или 0...5 мА), либо цифровой выход (RS-232 или RS-485, протокол Modbus RTU). Блок индикации не является средством измерений, но может поставляться в составе термогигрометров ИВА-6Б2 и ИВА-6Б2-К (номер в ФИФОЕИ: 46434-11), либо комплектоваться к преобразователям ДВ2ТСМ (номер в ФИФОЕИ: 25948-11), ДТР-1-СМ или ДТР-4-СМ (номер в ФИФОЕИ: 83117-21).

Основные особенности:

щитовое исполнение 72×72 мм (отверстие в щите 66×66 мм);
конфигурирование с персонального компьютера по интерфейсу RS-485 (при наличии) или через порт USB;
питание 220В переменное;
светодиодный индикатор с одновременной индикацией двух параметров;
подключение до 16 шт. преобразователей влажности ДВ2ТСМ и ДТР (см. список ниже);
подключение до 4 преобразователей непосредственно к блоку индикации;
на индикатор могут быть выведены (в зависимости от модификации подключенных преобразователей):

- относительная влажность (%),

- температура (°С),

- точка росы/инея (°С),

- массовая концентрация влаги (г/м³),

- содержание воды в килограмме сухого воздуха (г/кг),

- избыточное давление (кгс/см²);

возможность ввода рабочего давления (до 30 кгс/см²) для пересчета показаний точки инея к атмосферному давлению (для ДТР-1-СМ и ДВ2ТСМ-1Т-4П-В);
возможность расчета относительной влажности для термометров ДВ2ТСМ-5Т-АК (для ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК);
2 релейных выхода.

Дополнительные возможности:

наличие интерфейса RS-485 (исполнение ИВА-6Б2-RS485) или интерфейса RS-232 (исполнение ИВА-6Б2-RS232) или унифицированных 2 токовых выходов 4…20 мА (исполнение ИВА-6Б2-Т20) или 0...5 мА (исполнение ИВА-6Б2-Т5) (необходимо указать при заказе);
исполнение ИВА-6Б2-RS485 может использоваться в составе многоканальных систем;
на токовые выходы могут быть выведены те же параметры, что и на индикатор (см. выше);
подключение более 4 преобразователей возможно через разветвитель.

Напряжение питания, В	~220±15%
Потребляемая мощность, Вт, не более	5
Наличие RS-485 (Modbus RTU)	опция
скорость обмена данными (настраивается), бод	19200 (по умолчанию), 9600, 4800, 2400
Наличие RS-232 (Modbus RTU)	опция
Наличие 2 унифицированных токовых выходов	опция - 4…20 мА или 0...5 мА
сопротивление нагрузки аналоговых выходов, не более
0...5 мА	1 кОм
4...20 мА	300 Ом
Наличие 2 релейных выходов	да
рабочее напряжение, В	~220
коммутируемый ток, А, не более	5
напряжение изоляции, В, не менее	1500
Габаритные размеры (Ш × В × Г), мм	72×72×105
Диапазон температур эксплуатации, °С	от 0 до +50
Масса, кг, не более	0,5

1. Блок индикации ИВА-6Б2 - 1 шт.;
2. Кабель mini USB-A для конфигурирования - 1 шт.;
3. Шнур питания с вилкой 220В - 1 шт.;
4. Руководство по эксплуатации - 1 шт.;
5. Упаковка - 1 шт.
