КТ токовая катушка

Код: 026921

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия

Официальный дилер
Гарантия 18 месяцев

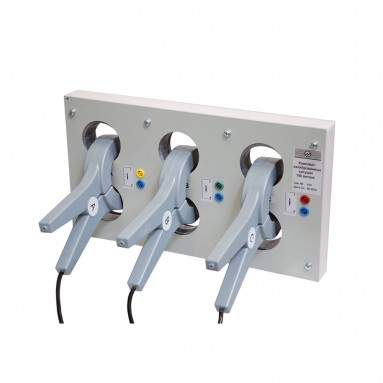

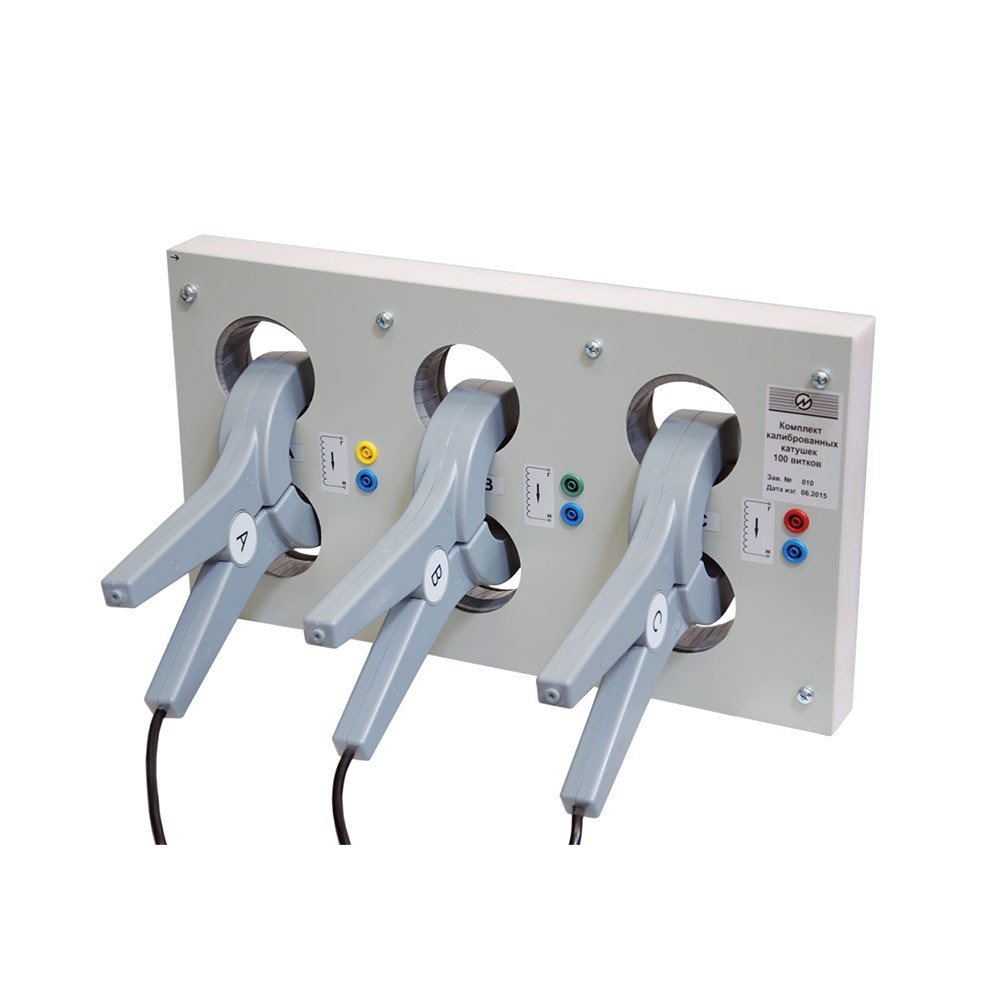

Описание Токовая катушка КТ

Предназначены для умножения первичного тока, формируемого поверочной установкой или калибратором, на коэффициент 10 20 100 200 300 в зависимости от модификации.

Особенности Токовая катушка КТ

Позволяют формировать эквивалентный ток до 100, 200, 1000, 2000, 3000 А для калибровки токовых клещей и катушек Роговского;
Имеют пониженную индуктивность за счёт специальной конструкции;
Позволяют формировать сигнал свыше 1000 А с заданным содержанием гармоник тока. Это дает возможность тестировать и калибровать измерительные приборы по таким параметрам как коэффицент гармоник тока и THD сигнала тока;
Для длительной работы на больших токах катушки 2000 и 3000 А снабжены кулером;
Могут применяться для калибровки как катушек Роговского, так и токоизмерительных клещей с ферромагнитным сердечником благодаря встроенной системе коррекции коэффициента мощности с двумя значениями емкости.

Модель	КТ-3-10(-20)	КТ-3-100	КТ-1-200(-300)
Тип клещей	разъёмный ТТ с сердечником	разъёмный ТТ с сердечником	катушка Роговского или с сердечником
Номинальный ток клещей, А	10-100	100-1000	1000-3000
Вид калибро-ванных катушек	Трехфазный комплект калиброванных катушек по 10; 20 витков	Трехфазный комплект калиброванных катушек по 100 витков	Калиброванная катушка 300 (200) витков
Входной ток катушек, не более, А	8	10	11
Выходной ток катушек, не более, А	80; 160	1000	3300
