- Бренд: Димрус
Страна бренда: Россия
- Гарантия 1 год

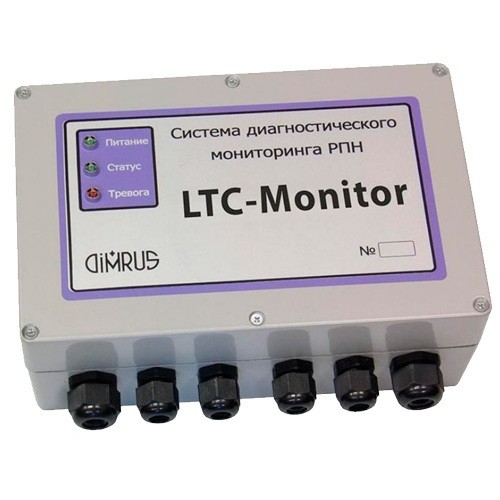

Назначение выносного модуля контроля РПН LTC-Monitor:
Выносной модуль контроля РПН LTC- Monitor предназначен для контроля состояния РПН трансформатора.
Описание выносного модуля контроля РПН LTC-Monitor:
В рабочем режиме модуль LTC- Monitor непрерывно отслеживает следующие параметры:
- Текущее положение РПН (от датчика положения РПН), по этим данным прибор рассчитывает наработку в каждом из положений;
- Две температуры;
- Момент переключения РПН (для определения момента переключения, прибор использует величину сигнала тока с электродвигателя РПН, для этого в настройках прибора задается порог тока в амперах, при превышении которого считается что двигатель РПН включен).
В момент переключения РПН, LTC- Monitor начинает регистрацию данных по следующим каналам: тока, напряжения и вибрации. Регистрация заканчивается после окончания переключения (длительность переключения не должна превышать 20 секунд). Далее по полученным сигналам тока и напряжения путем перемножения получается сигнал активной мощности. В результате обработки полученных данных, получаются следующие величины, которые сохраняются в энергонезависимую память прибора: дата и время переключения РПН, СКЗ токов нагрузки, СКЗ сигнала напряжения, СКЗ сигнала тока, СКЗ сигнала виброускорения, средняя активная мощность, коэффициенты отношения по току (PI), напряжению (PU), вибрации (PV) и мощности (PW).
Коэффициент отношения показывает: во сколько раз отклонялись регистрируемые сигналы во время переключения от своего нормального значения. Также в этом замере сохраняются данные, отслеживаемые в режиме реального времени (температура, положение РПН и наработка).
Процесс измерения вибрации и токов нагрузки в модуле LTC- Monitor запускается в момент переключения РПН (описан выше) или в зависимости от настроек модуля: по расписанию, через интервал времени, по команде из системы верхнего уровня или при нажатии на кнопку “Ent” выносного пульта управления. Эти данные сохраняются в энергонезависимую память модуля с данными, отслеживаемыми в режиме реального времени (температура, положение РПН и наработка).
