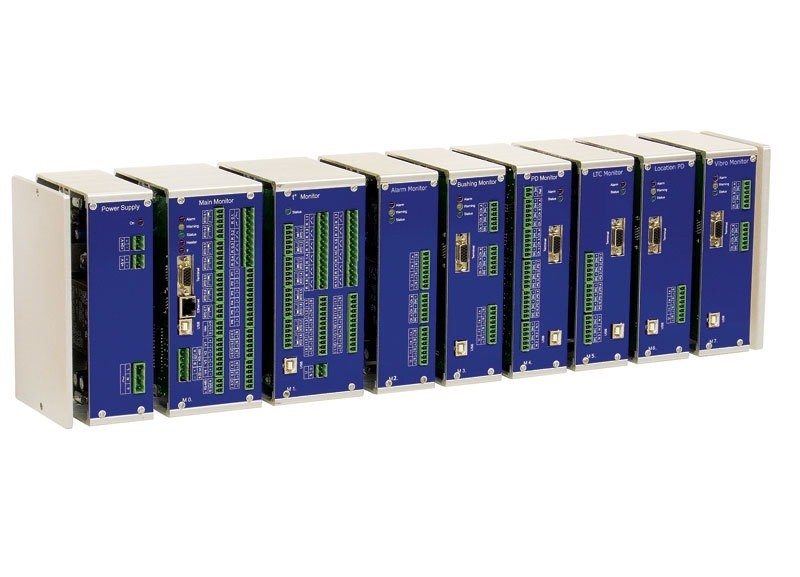

Описание принципа действия модуля регистрации и анализа частичных разрядов во вводах и в изоляции обмоток трансформатора M4
Модуль M4 имеет 15 входных разъемов для подключения до 15 датчиков частичных разрядов, предназначенных для регистрации электрических ЧР. Все входные каналы модуля равноценны и независимы друг от друга, имеют идентичное входное сопротивление 50 Ом. Для повышения надежности модуля все входные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы ЧР в диапазоне от 1 до 20МГц.
Принцип действия модуля M4 существенно отличается от работы стандартных осциллографов, которые также используются в практике исследования частичных разрядов. Основное различие состоит в том, что в модуле M4, сразу же, на аппаратном уровне, в режиме реального времени, решается вопрос о том, является ли данный импульс следствием возникновения частичных разрядов в контролируемом оборудовании, или он имеет другую природу возникновения. Для этого используются специальные алгоритмы, оценивающие параметры входных импульсов. Благодаря этому пользователь принимает участие только в процедуре анализа распределения импульсов, что оптимизирует процесс диагностики.
Второй особенностью работы модуля является то, что импульсы, которые возникают в контролируемом высоковольтном оборудовании по другим причинам, или «пришедшие» в оборудование из внешней среды по соединительной линии, из рассмотрения автоматически исключаются. Такая функция существенно повышает оперативность работы диагностического персонала, исключая рутинную работу анализа места возникновения каждого импульса. В конечном итоге, это дает возможность уменьшить время на проведение диагностических работ, повысить достоверность проводимых исследований.
