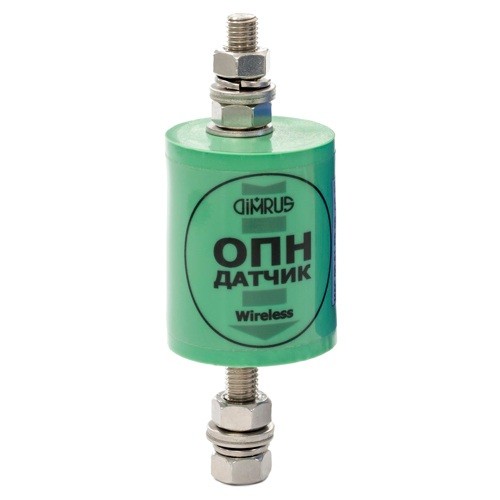

ОПН-датчик-1 беспроводной датчик контроля технического состояния ОПН с рабочим напряжением 110-500 кВ (зеленый)

ОПН-Датчик-1 – беспроводной датчик контроля технического состояния ограничителей перенапряжения от производителя "Димрус".

Беспроводные системы мониторинга серии ОПН-Датчик предназначены для диагностики и контроля технического состояния высоковольтных ограничителей перенапряжений (ОПН) с рабочим напряжением 110/500 кВ в режиме мониторинга. Компанией ДИМРУС разработаны и производятся три модификации таких систем, имеющие одинаковое конструктивное исполнение, но различающихся своими функциональными возможностями и организацией питания встроенной электроники.

Основной диагностической функцией для всех трех модификаций систем мониторинга ОПН-Датчик является измерение величины и гармонический анализ тока утечки, измеряемый в процессе эксплуатации ОПН. При помощи встроенного микропроцессора контролируется величина действующего значения тока утечки ограничителя перенапряжений, производится разделение полного тока на активную и емкостную составляющие.

Для уточнения параметров текущего технического состояния ограничителя перенапряжений в датчике проводится анализ гармонического состава тока утечки, особое внимание обращается на параметры первой, третьей и пятой гармоник промышленной частоты. На основании комплексного анализа этих параметров в системе мониторинга марки ОПН-Датчик рассчитывается текущее техническое состояние ограничителя перенапряжений, определяется соответствие его текущих эксплуатационных характеристик приложенному рабочему напряжению.

Особенности базовой системы ОПН-Датчик

Система мониторинга ограничителей перенапряжений марки ОПН-Датчик оснащена только базовой диагностической функцией контроля и анализа технического состояния ОПН по параметрам тока утечки. Для передачи информации о техническом состоянии контролируемого ограничителя перенапряжения в ОПН Датчик 1 используется встроенный модуль беспроводной связи марки Bluetooth. При помощи этого модуля возможна передача информации о техническом состоянии контролируемого ограничителя перенапряжений на расстояние до 100 метров. Прием информации от системы ОПН-Датчик может также производиться эксплуатационным персоналом во время плановых обходов оборудования подстанции. Для этого используется смартфон или планшет с беспроводным интерфейсом связи Bluetooth.

Для сбора информации о состоянии контролируемых ограничителей перенапряжения от систем мониторинга марки ОПН-Датчик и передачи её в единую АСУ-ТП подстанции может быть использован приемник марки WDM производства компании ДИМРУС. Он устанавливается на подстанции и может собирать информацию от всех ОПН-Датчиков в радиусе нескольких десятков метров. Подключение WDM к системе АСУ-ТП производится кабелем питания и медной витой парой интерфейса RS-485.

Второй особенностью системы мониторинга ОПН Датчик является использование внутренней батареи длительного срока эксплуатации до 25 лет, поэтому у датчика полностью отсутствуют внешние подключения. Для контроля эксплуатационного ресурса батареи ее текущее напряжение регистрируется при каждом замере и передается в систему мониторинга вместе с текущими параметрами ОПН.

Конструкция и монтаж ОПН-Датчиков

Система мониторинга марки ОПН-Датчик состоит из встроенного трансформаторного контроля датчика тока утечки, установленного на центральной шпильке М12, микропроцессорной платы обработки и встроенной в программное обеспечение экспертной системы, предназначенной для оценки технического состояния ограничителей перенапряжений. В состав электроники устройства ОПН-Датчик также входит модуль беспроводной передачи информации (Bluetooth или LoRa), автономная батарея питания долгого срока эксплуатации, или солнечная панель с встроенным накопителем энергии.

Конструктивно все элементы системы устройства размещены и залиты герметиком в цилиндрическом защитном корпусе из силикона. Такое герметичное конструктивное исполнение позволяет системе мониторинга марки ОПН-Датчик надежно контролировать техническое состояние ограничителя перенапряжений в самых тяжелых условиях эксплуатации. ОПН-Датчик устанавливается в разрыв проводника цепи заземления высоковольтного ОПН и измеряет ток утечки во всех режимах работы ограничителей перенапряжений, а также контролирует полную энергию, поглощенную ОПН.

За счет полного отсутствия внешних проводных коммуникаций и использования герметичного силиконового корпуса система мониторинга и контроля технического состояния ОПН не нуждается в обслуживании в течение всего срока эксплуатации.
