Назначение датчика контроля технического состояния ограничителей перенапряжения ОПНД:
Датчики типа ОПНД являются современной модификацией ранее выпускаемых фирмой ДИМРУС систем мониторинга OPN-Monitor, предназначенных для контроля технического состояния высоковольтных ограничителей импульсных перенапряжений 110÷500 кВ.
Датчики ОПНД имеют полностью герметичное исполнение, более эффективное встроенное программное обеспечение контроля и экспертного анализа, а также несколько типов современных проводных и беспроводных интерфейсов для передачи информации о техническом состоянии ОПН в систему АСУ-ТП.
Для повышения эффективности контроля ОПН разработана серия из четырех датчиков типа ОПНД, которые позволяют создавать на подстанции системы мониторинга, имеющие различные функциональные возможности.
Технические возможности датчика контроля технического состояния ограничителей перенапряжения ОПНД:
Основной диагностической функцией для всех выпускаемых фирмой модификаций датчика ОПНД является измерение СКЗ тока утечки высоковольтных ограничителей перенапряжений и его гармонический анализ.
При помощи встроенного микропроцессора контролируется величина действующего значения тока утечки ограничителя перенапряжений.
Для контроля текущего технического состояния ограничителя перенапряжений в датчике проводится анализ гармонического состава тока утечки, особое внимание обращается на параметры первой, третьей и пятой гармоник промышленной частоты. Производится аналитическое разделение полного тока утечки ОПН на активную и емкостную составляющие.
На основании анализа этих параметров в датчике ОПНД рассчитывается текущее техническое состояние ограничителя перенапряжений, определяется соответствие его текущих эксплуатационных характеристик паспортным параметрам.
Особенности конструктивного исполнения и монтажа датчика контроля технического состояния ограничителей перенапряжения ОПНД:

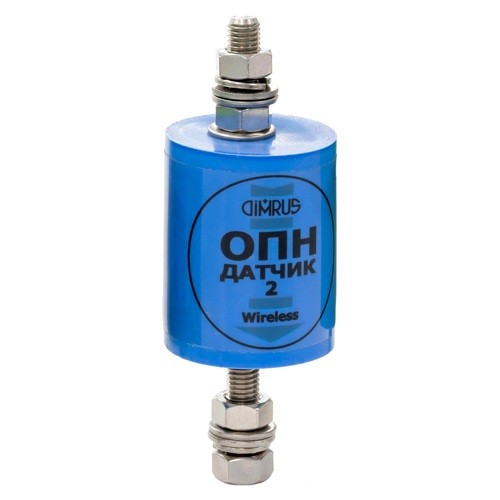

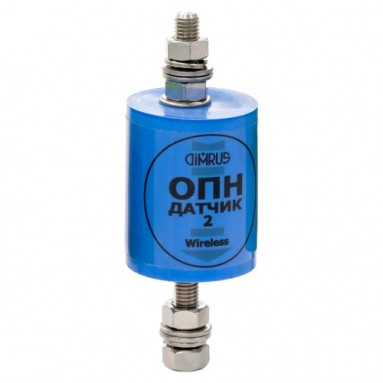

Датчики типа ОПНД состоят из встроенного трансформаторного датчика тока утечки, установленного на центральной шпильке М12, микропроцессорной платы регистрации и обработки токов утечки, программы оперативной экспертной оценки технического состояния ОПН и передачи информации в систему АСУ-ТП.
Конструктивно все элементы датчиков типа ОПНД залиты герметиком в цилиндрическом защитном корпусе из силикона. Такое конструктивное исполнение позволяет им надежно работать в самых тяжелых климатических условиях эксплуатации на открытых высоковольтных подстанциях.
За счет использования герметично закрытого силиконового корпуса датчик типа ОПНД не нуждается в обслуживании в течение всего срока эксплуатации.
Датчики типа ОПНД устанавливаются в разрыв проводника цепи заземления высоковольтного ОПН и измеряют ток утечки (полный ток, активную составляющую и нечетные гармоники), а также контролируют полную энергию, поглощенную ОПН в процессе работы.
Организация мониторинга технического состояния ОПН при помощи датчика контроля технического состояния ограничителей перенапряжения ОПНД:
Выбор дополнительных технических средств, предназначенных для организации мониторинга высоковольтных ОПН на подстанции, больше всего зависит от типа выбранного интерфейса связи датчиков с системой АСУ-ТП: проводного или беспроводного.
Организация мониторинга ОПН с использованием беспроводного датчика контроля технического состояния ограничителей перенапряжения ОПНД:
Для организации системы мониторинга в этом случае необходимо использовать приемники интерфейса Bluetooth (или Lora ONE) соответствующего климатического исполнения, например, может быть использован приемник Bluetooth марки WDM производства фирмы ДИМРУС.
Этот приемник может собирать информацию от всех датчиков ОПНД в радиусе нескольких десятков метров. Подключение приемника WDM к системе АСУ-ТП производится кабелем питания и медной витой парой интерфейса RS-485.
В минимальной конфигурации системы мониторинга для сбора информации от беспроводных датчиков ОПНД можно использовать стандартные смартфоны.
