PHA2150 Высоковольтный дифференциальный пробник

Код: 026463

Описание в PDF

Бренд: Rigol
Гарантия 1 год

Основные сведения

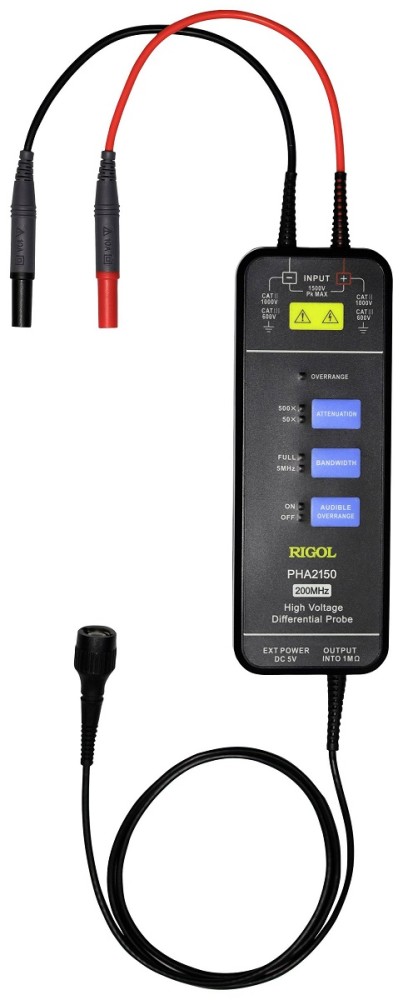

Высоковольтный дифференциальный пробник RIGOL PHA2150 представляет собой устройство преобразования высоковольтных дифференциальных сигналов переменного тока в низковольтные напряжения для отображения их амплитудно-временных характеристик на экране осциллографа. Пробник выполнен в пластиковом корпусе, на вход которого подключаются герметизированные кабельные щупы, для контактов с исследуемым участком электрической цепи, с выхода устройства сигнал, по коаксиальному кабелю, подается на осциллограф. На панели управления имеются переключатель коэффициентов деления с соответствующим LED индикатором, переключатель рабочих диапазонов с соответствующим LED индикатором, кнопка включения звукового индикатора перегрузки по входу с LED индикатором. Электропитание пробника осуществляется через USB кабель, подключаемый к порту USB Type-C.

Максимальные значения исследуемых сигналов DC+AC ПИК-ПИК– до 1,5 кВ. Частотный диапазон исследуемых сигналов – от постоянного тока до 200 МГц.

Особенности и преимущества

Переменный коэффициент деления 50Х/500Х для работы в общем режиме (несимметричный вход)
Широкая полоса пропускания
Режим ограничения шумов
Выходной разъем BNC
Звуковая сигнализация при превышении лимитов измерения
Автоматическое сохранение настроек
Эргономичность, оптимальное соотношение цена/качество
Возможность использования пробника с осциллографами любого производителя

Применение

измерения сигналов с большой амплитудой
низкочастотные компьютерные и телекоммуникационные измерения
исследование параметров источников питания

Назначение

Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.

Полоса пропускания	50X: 160 МГц 500X: 200 МГц
Коэффициент деления	50X / 500X
Время нарастания	50X: ≤ 10 нс 10X: ≤ 1 нс
Точность преобразования	± 2 %
Входное напряжение	50X: ± 150 В пик-пик 10X: ± 1500 В пик-пик
Напряжение в общем режиме	± 1500 В
Максимальное входное напряжение относительно заземления	600 В CAT II 1000 В CAT I
Входное сопротивление	несимметричный вход, относительно GND: 5 МОм ± 1 % дифференциальный вход: 10 МОм ± 1 %
Входная емкость	несимметричный вход, относительно GND: < 4 пФ дифференциальный вход: < 2 пФ
Коэффициент подавления синфазного сигнала	DC: > 80 дБ 100 кГц: > 60 дБ 1 МГц: > 50 дБ 3,2 МГц: > 30 дБ 50 МГц: > 26 дБ
Шум	50X: < 50 мВ 500X: < 300 мВ
Порог срабатывания индикатора перегрузки	50X: 153 В ± 3 В 500X: 1530 В ± 30 В
Время задержки	16 нс
Ограничение диапазона для уменьшения уровня шумов	≥ - 3 дБ (5 МГц)
Выходное сопротивление	50 Ом
Звуковая индикация перегрузки	есть
Автосохранение	есть
Общие характеристики
Длина кабеля	1 м
Рабочая температура	0 - 50 °C, относительная влажность ≤ 85 %
Температура хранения	- 30 - 70 °C, относительная влажность ≤ 90 %
Габариты	176 x 65 x 25 мм
Габариты упаковки	460 х 330 х 115 мм
Вес брутто	617 г

1 Пробник Rigol PHA2150 – 1 шт.;
2 USB кабель, длина 1 м – 1 шт.;
3 Комплект тестовых зажимов – 1 шт.;
4 Комплект тестовых зажимов типа «крокодил» – 1 шт.;
5 Руководство пользователя на английском языке – 1 шт.;
