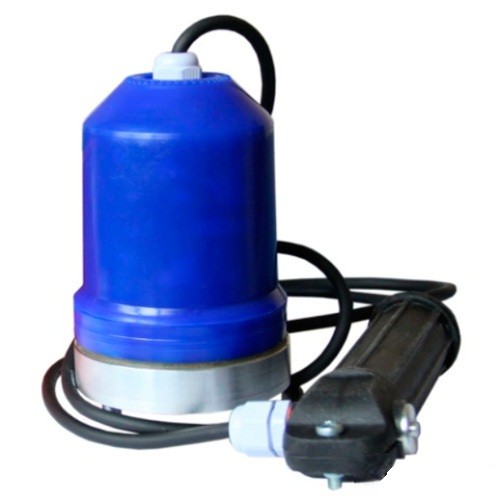

Пробой радиоакустический датчик

Радиоакустический датчик предназначен для совместного использования с приемником М310 и высоковольтным импульсным генератором для поиска мест искровых разрядов в кабеле. Датчик принимает комбинированный сигнал, состоящий из электромагнитного поля и акустического импульса, возникающего при пробое.  Это позволяет оператору легко ориентироваться относительно трассы кабеля и точно локализовать место повреждения.

Принцип работы:

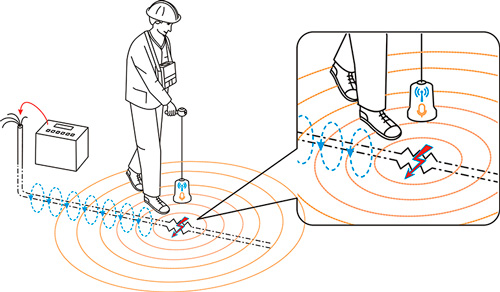

При работе импульсного генератора в месте повреждения кабеля возникает искровой пробой, генерирующий широкополосные электромагнитные и акустические импульсы. Акустический импульс быстро затухает в грунте, что позволяет точно определить место пробоя на небольшом расстоянии. Электромагнитный импульс распространяется дальше, а сам кабель также излучает сигнал при разряде, облегчая определение трассы.
Режим "ПРОБОЙ" в приемнике М310:
В приемник М310 (начиная с версии 3.50*) добавлен новый режим** "ПРОБОЙ", который позволяет использовать радиоакустический датчик для прослушивания акустических сигналов, исходящих с поверхности грунта, и приема широкополосных электромагнитных импульсов.

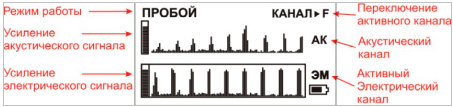

На дисплее отображается одновременно 2 сигнала:

• Акустический сигнал "АК";
• Электромагнитный сигнал "ЭМ".

Для эффективной работы, уровень сигнала регулируется в каждом канале отдельно.

Максимальное значение уровня акустического сигнала указывает на место повреждения.

* - Для приёмников более ранних версий работа с датчиком возможна после перепрошивки прибора. В таком случае необходимо выслать нам приёмник, вложив уточнение о необходимости перепрошивки, а при заказе указать, что датчик нужен вместе с перепрошитым приёмником.
** - режим возможен только при совместной работе с импульсным генератором высокого напряжения.
