РЕТ-МИКРО Блоквыпрямительный БВ и усилитель дифференциальный УД

Комплект РЕТ-МИКРО, состоящий из выпрямительного блока и дифференциального усилителя, предназначен для расширения функциональных возможностей комплексов РЕТОМ-21 и РЕТОМ-25 и позволяет проверять автоматические выключатели постоянного тока, а также измерять переходное сопротивление от 1 мкОм (для РЕТОМ-21) и 3 мкОМ (для РЕТОМ-25) с относительной погрешностью не более 2%.

Блок выпрямительный (БВ)

Блок выпрямительный представляет собой выпрямитель, позволяющий повысить выдаваемый постоянный ток комплексов РЕТОМ-21 и РЕТОМ-25 до 400 А и 150 А соответственно. Он предназначен для проверки автоматических выключателей постоянного тока и измерения переходного сопротивления. Для подключения блока к выходу I5 приборов РЕТОМ-21 и РЕТОМ-25 используются силовые кабели, входящие в комплект поставки комплексов.

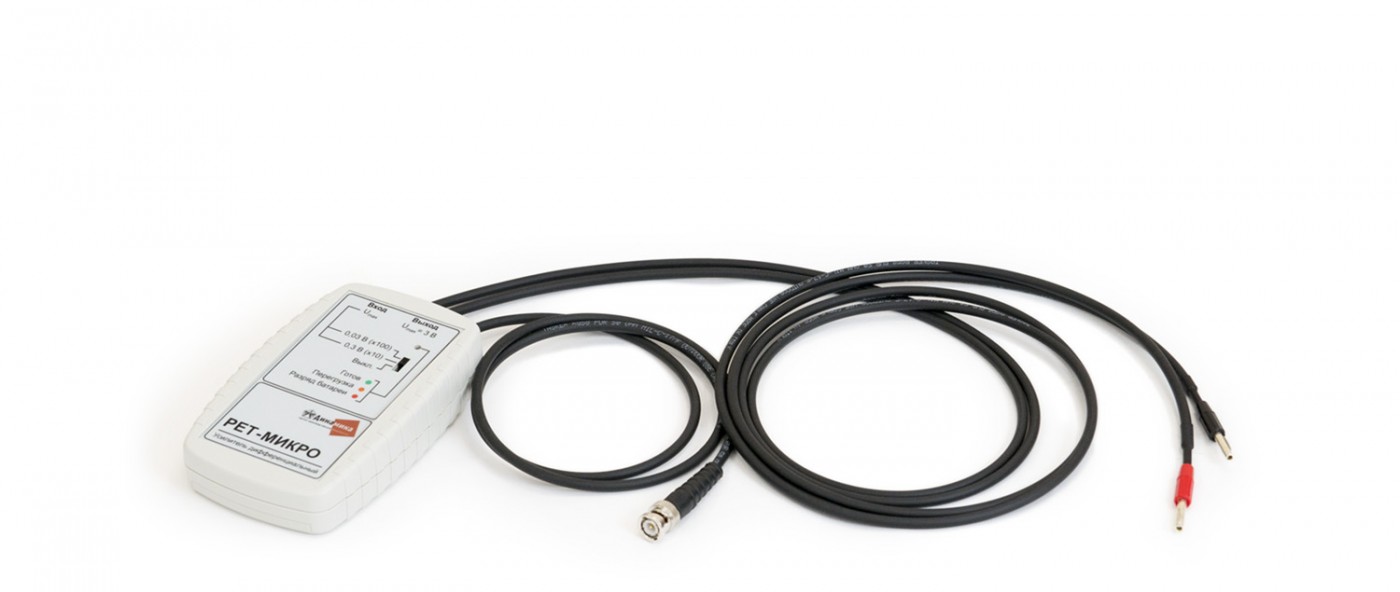

 Усилитель дифференциальный (УД)

Усилитель дифференциальный позволяет повысить порог чувствительности приборов РЕТОМ-21 и РЕТОМ-25 для измерения малых уровней напряжения. В диапазоне от 0,3 мВ до 300 мВ погрешность усиления составляет 0,5%. Блок имеет два коэффициента усиления – 1:10, 1:100. Максимальное выходное напряжение – 3 В. Усилитель подключается к входу PV2 приборов РЕТОМ-21 и РЕТОМ-25, при этом на дисплее прибора отображается измеренное значение, учитывающее коэффициент усиления, что представляет удобство для пользователя.

Блок выпрямительный

Вид испытательного тока

Выпрямленный, несглаженный

Максимальное входное напряжение

10 В

Максимальное значение выходного тока при работе совместно с РЕТОМ-21

400 А

Длина входных кабелей, не менее

1 м

Диапазон рабочих температур

от - 20 до + 50 °С

Масса блока, не более

5 кг

Габаритные размеры блока (без кабелей), не более

235 х 120 х 65 мм

Усилитель дифференциальный

Максимальное входное напряжение при Ку = 10

300 мВ

Максимальное входное напряжение при Ку = 100

30 мВ

Максимальное выходное напряжение

3 В

Длина кабелей, не менее

1,5 м

Диапазон рабочих температур

от - 20 до + 50 °С

Масса блока, не более

0,3 кг

Габаритные размеры блока (без кабелей), не более

145 х 92 х 35 мм
1. Блок выпрямительный - 1 шт.;
2. Уселитель дифференциальный - 1 шт.;
3. Сумка БВ - 1 шт.;
4. Сумка УД - 1 шт.;
5. Переходник BNC-4 мм штекеры - 1 шт.;
6. Батареи алкалиновые 1,5 В АА - 4 шт.;
7. РЕТ-МИКРО. Паспорт - 1 экз.
