- Бренд: Rigol
Страна бренда: Китай
- Гарантия 1 год
Высоковольтный дифференциальный пробник RP1050D представляет собой устройство преобразования высоковольтных дифференциальных сигналов переменного тока в низковольтные напряжения для отображения их амплитудно-временных характеристик на экране осциллографа.

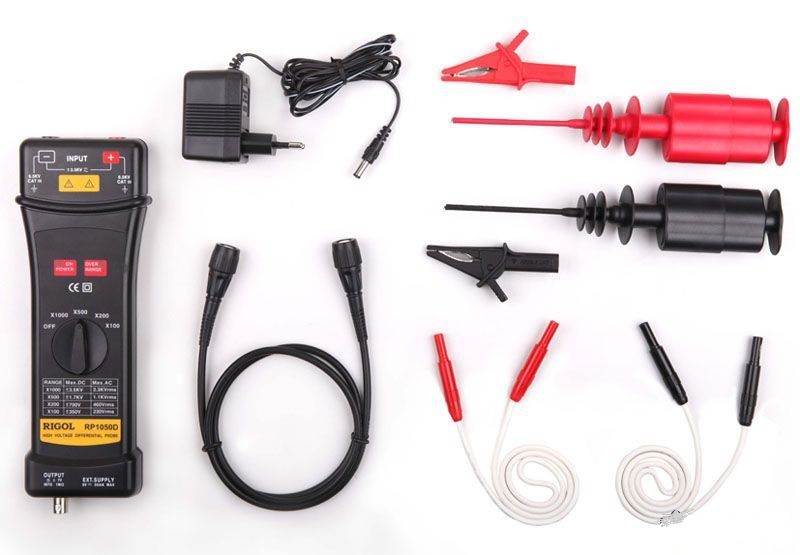

Пробник выполнен в пластиковом корпусе, на вход которого подключаются герметизированные кабельные щупы, для контактов с исследуемым участком электрической цепи, с выхода устройства сигнал, по коаксиальному кабелю, подается на осциллограф.
На панели управления имеется переключатель коэффициентов деления, а также индикатор перегрузки. Электропитание пробника осуществляется от сетевого преобразователя.
Максимальные значения исследуемых сигналов DC+AC ПИК– до 7 кВ. Частотный диапазон исследуемых сигналов – от постоянного тока до 50 МГц.
Особенности и преимущества
- Переменный коэффициент деления;
- Широкая полоса пропускания;
- Высокая точность преобразование;
- Эргономичность, оптимальное соотношение цена/качество;
- Возможность использования пробника с осциллографами любого производителя.
Применение
-
измерения сигналов с большой амплитудой;
-
низкочастотные компьютерные и телекоммуникационные измерения;
-
исследование параметров источников питания.
Назначение
Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.
Совместимые серии осциллографов RIGOL
- DS70000,
- DS80000,
- MSO8000,
- DS8000-R,
- MSO/DS7000,
- MSO5000,
- MSO/DS2000,
- DS1000Z-E,
- DS1000-E,
- DHO4000,
- DHO1000,
- DHO900,
- DHO800.
