Штанга-манипулятор

  • Под заказ
  • Гарантия 6 месяцев
  • Доставка по России
  • Производитель СКБ ЭП
  • Производство: Россия

Выпускается в трёх размерах, которые охватывают высоту применения на электроустановках до 220 кВ

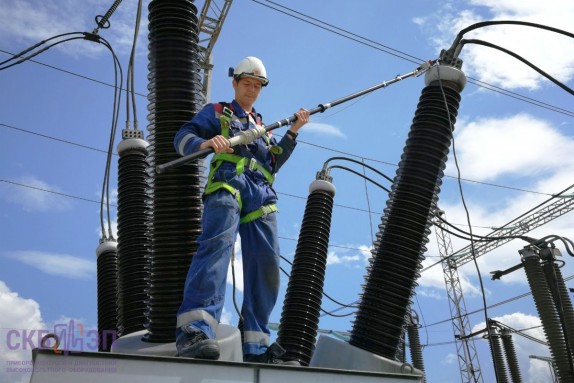

Штанга - манипулятор является вспомогательным дополнительным устройством для присоединения зажимов измерительных кабелей различных средств измерений к вводам отключенного от напряжения высоковольтного оборудования высотой до 5 м с земли/с крышки бака, без применения лестниц/ подъемников.

Объекты применения:
высоковольтные выключатели различных типов;
разъединители, отделители и короткозамыкатели;
высоковольтные шинопроводы;
силовые трансформаторы, автотрансформаторы, электрические реакторы.

Данное устройство рекомендовано к комплектации ко всем группам приборов компании "СКБ ЭП", а также других производителей и выпускается в трёх размерах:


Длина штанги-манипулятор, м (на выбор заказчика)

2,2

3,7

5,1

Масса изделия в рабочем комплекте, кг

3,4

4,0

4,6



Смотрите подробный видео-обзор о штанге-манипулятор, который расположен над данным текстом, либо переходите на наш канал YouTube – смотрите ролик и подписывайтесь.

Требования и рекомендации для соблюдения техники безопасности
Штанга-манипулятор является вспомогательным устройством для различных средств измерений, которое, как и данные приборы разрешатся использовать только на отключенном от высокого напряжения электрооборудовании.
При работе с изделием необходимо быть внимательным при приближении элементов изделия к частям высоковольтного оборудования, находящихся под высоким напряжением. Необходимо соблюдать допустимые расстояния согласно "Правилам по охране труда при эксплуатации электроустановок".
К работе с изделием допускается электротехнический персонал, аттестованный не ниже чем на III группу по электробезопасности, имеющий не ниже среднего профессионального образования в области электротехники.
Полные указания по безопасной работе со штангой-манипулятор указаны в паспорте устройства.

Техническое и сервисное обслуживание
Штанга-манипулятор не требует соответствия ГОСТам и сертификации. Указания по безопасной работе со штангой-манипулятором указаны в паспорте устройства.
Изделие не требует калибровки или поверки, техническое обслуживание заключается в периодическом осмотре на предмет повреждений:

  • Поврежденная штанга (сколы, трещины) подлежит замене.
  • Остальные элементы (в зависимости от повреждений) могут быть отремонтированы на месте.


Работа с приборами контроля высоковольтных выключателей
В случае доукомплектации приборов контроля высоковольтных выключателей ПКВ/М6Н, ПКВ/М7, ПКВ/У3.1 и ПКВ/У3.0 штанга-манипулятор будет незаменима для удобного присоединения кабелей полюсов приборов с земли/с крышки бака к вводам выключателей без применения лестниц и подъемников, для последующего снятия характеристик времени, хода и скорости.
Для удобной работы рекомендуем комплект из 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.


Работа с микроомметрами и микромилликилоомметром
Штанга-манипулятор рекомендована к совместной эксплуатации с микроомметрами МИКО-1, МИКО-21 и микромилликилоомметром МИКО-2.3 для присоединения измерительных кабелей приборов с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей без применения лестниц и подъемников для измерения переходного электрического сопротивления.
Для удобной работы рекомендуем комплект из 2 или 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.

Работа с миллиомметрами
Если специалисты используют в работе или только планируют приобретение миллиомметров МИКО-7М(А) (МИКО-7), МИКО-8М(А) (МИКО-8) или МИКО-9, то штанга-манипулятор будет незаменим помощником для присоединения измерительных кабелей приборов с крышки бака силового трансформатора до 220 кВ к обмоткам высокого напряжения без применения лестниц и подъемников для измерения активного электрического сопротивления, а также проведения размагничивания.
Для удобной работы рекомендуем комплект из 4 или 6 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.

Работа с приборами контроля устройств РПН силовых трансформаторов
При работе со специализированными приборами для контроля устройств РПН силовых трансформаторов ПКР-2 и ПКР-2М специалисты смогут воспользоваться штангой для присоединения измерительных кабелей с крышки бака силового трансформатора до 220 кВ без применения лестниц и подъемников для снятия осциллограмм и круговых диаграмм работы контактора.
Для удобной работы рекомендуем комплект из 2 или 4 шт. кабель-удлинителей СКБ010.41.08.000. В стандартной комплектации 2 шт.

Погодные условия эксплуатации
Изделие без упаковки и в рабочем состоянии следует хранить и эксплуатировать при температуре от -15 до +40 °С при относительной влажности до 95 % при отсутствии в воздухе примесей, вызывающих коррозию.
Запрещается работать с изделием в условиях повышенной влажности или при дожде.

Простота, доступность и удобство работы с изделием
Работа со штангой-манипулятором не вызывает особых трудностей, главное соблюдать требования безопасности и работать согласно описания в паспорте, которое поставляется с изделием.
Транспортировка штанги максимально удобна – она поставляется в специальном чехле, а также комплектуется сумкой для составных элементов.


Характеристики

Значение

Длина изолирующей штанги для оборудования до 35кВ (на выбор пользователя), м

2,2

Длина изолирующей штанги для оборудования до 110кВ (на выбор пользователя), м

3,7

Длина изолирующей штанги для оборудования до 220кВ (на выбор пользователя), м

5,1

Длина кабеля удлинителя, м

3,3

Ширина контактной площадки, мм

25

Зев съемных зажимов, мм

70

Минимальная толщина пластины, зажимаемой зажимом типа "крокодил", мм

5

Угол поворота зажима типа "крокодил" в горизонтальной плоскости, градус

±90

Угол наклона зажима типа "крокодил" в вертикальной плоскости, градус

0, 45, 90

Длина заземляющего провода, м, не менее

3,0

Масса штанги манипулятора в рабочем комплекте (длина 2,2 м), кг

3,4

Масса штанги манипулятора в рабочем комплекте (длина 3,7 м), кг

4,0

Масса штанги манипулятора в рабочем комплекте (длина 5,1 м), кг

4,6

Температурный диапазон эксплуатации, ºС

-15 ÷ +40

Гарантийное обслуживание

6 месяцев с даты отгрузки

1. Рукоятка штанги с узлом натяжения и роликом (1 шт). Дополнительные звенья (1-3 шт) СКБ010.41.00.000 СКБ010.41.00.000-01 СКБ010.41.00.000-02
2. Кабель-удлинитель (комплект из 2 шт.) СКБ010.41.08.000
3. Провод заземления СКБ010.41.10.000
4. Сумка СКБ121.06.00.000

Дополнительная комплектация (по заказу):
1. Кабель-удлинитель (комплект из 2 шт.) СКБ010.41.08.000
2. Кабель-удлинитель (комплект из 4 шт.) СКБ010.41.08.000
