- Бренд: СТЭЛЛ
Страна бренда: Россия
- Гарантия 1 год

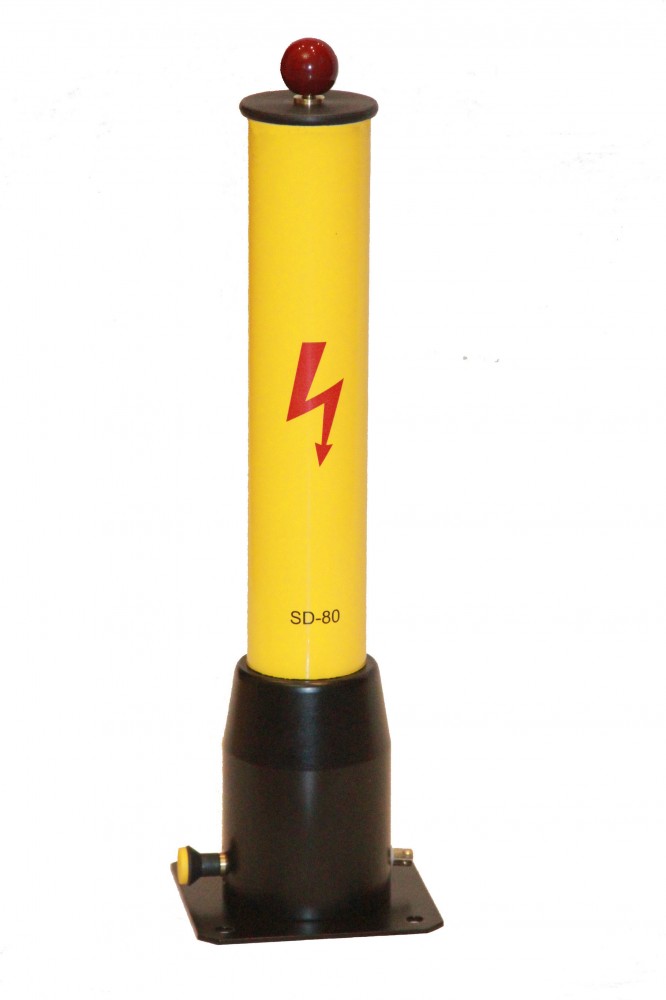

Назначение присоединительного устройства (датчика напряжения) SD80
Присоединительное устройство по напряжению SD-80 используется при определении расстояния до однофазных мест повреждения с переходным сопротивлением в месте повреждения равным десяткам и сотням мегаом, так называемым методом колебательного разряд по напряжению.
Метод колебательного разряда по напряжению заключается в плавном подъеме напряжения на поврежденной жиле кабеля с помощью высоковольтной испытательной установки до пробоя.
В момент пробоя (короткого замыкания) в заряженной жиле кабеля возникают две электромагнитных волны, которые распространяются от места пробоя (места дефекта) к началу и к концу кабельной линии.
Возникший в линии апериодический затухающий колебательный процесс фиксируется системой СТЭЛЛ-4500, подключенной к выходу испытательной установки посредством присоединительного устройства по напряжению.
Период колебательного процесса однозначно связан с расстоянием до места пробоя, которое и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.
