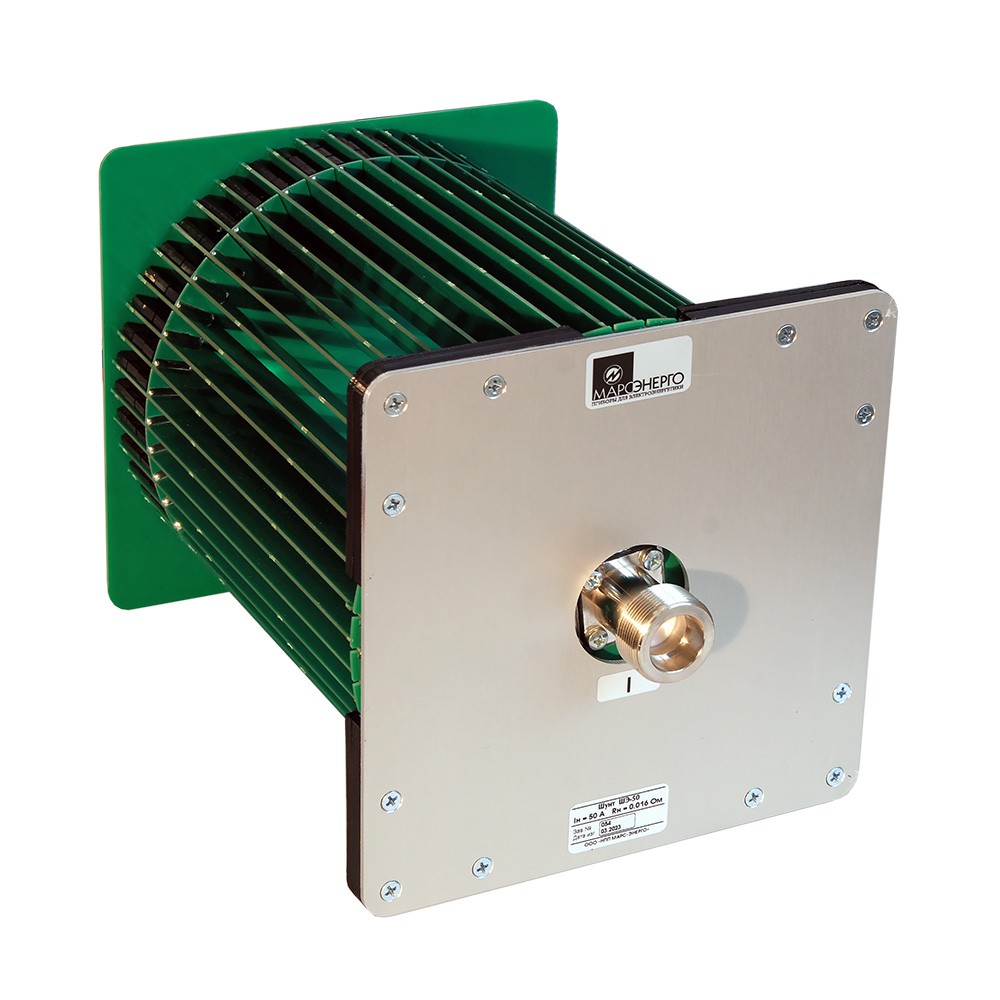

ШЭ шунты токовые

Код: 026922

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Гарантия 1 год

Назначение шунта токового эталонного безреактивного ШЭ:

Комплектация Национальных метрологических институтов.

Применение шунта токового эталонного безреактивного ШЭ:

Шунты Fluke 40B являются одними из наиболее точных и широко применяемых в национальных метрологических институтах мира преобразователей в диапазоне частот от постоянного тока до 100 кГц. Набор шунтов Fluke A40B позволяет измерять силу тока от 1 мА до 100 А, при этом в режиме номинальной нагрузки на выходном разъёме поддерживается напряжение 0,8 В. В основе их конструкции лежит принцип «беличья клетка», который впервые был изобретен и реализован в лаборатории эталонов мощности ВНИИМ им. Д.И. Менделеева, а в последствии стал общепринятым мировым стандартом.

Комплект шунтов переменного тока эталонных безреактивных серии ШЭ имеет аналогичную конструкцию и характеристики, но производится полностью в России. Шунты серии ШЭ много лет применяются в государственных эталонах РФ и других стран. Каждый шунт проходит калибровку в лабораториях ВНИИМ.

В области массовых поверочных работ шунты ШЭ являются современной заменой мер электрического сопротивления переменного тока Н4-12МС (37704-08), МС-01, МС-1, МС-10, М-100 (28130-04), мер сопротивления MC 3080M (61295-15), термопреобразователей переменного тока ПТТЭ, КПП-1, что позволяет применять их при поверках следующих высокоточных средств измерений:

Мультиметры Fluke 8508A регистрационный №25984-14;
Калибраторы Fluke 5500A регистрационный №20211-00;
Калибраторы Fluke 5500A регистрационный №20211-06;
Калибраторы Fluke 5502A (Fluke 5502Е) регистрационный №55804-13;
Калибраторы Fluke 5520А регистрационный №23346-02;
Калибраторы Fluke 5520А регистрационный №29282-05;
Калибраторы Fluke 5522A, 5520А регистрационный №51160-12;
Калибраторы 3010, 3041, 3050; Transmille Ltd., регистрационный №34284-07;
Калибраторы-вольтметры 5051 Plus; Time Elektronics, 25200-03;
Калибраторы Fluke 5700А, Fluke 5720А с усилителем, Fluke 5725A регистрационный №52495-13;
Калибраторы Fluke 5080А 52496-13;
Калибраторы универсальные Н4-7, Н4-7/1 регистрационный №22125-01.

Преимущества шунта токового эталонного безреактивного ШЭ:

Конструкция шунтов обеспечивает минимальное значение:
- паразитной индуктивности и емкости;
- взаимной индуктивности между цепями тока и напряжения;
- токов утечки и потерь;
- изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС);
- влияния разброса частотных характеристик применяемых резисторов.
Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.
Средний срок службы шунта — не менее 10 лет.

Сравнительные характеристики модификаций шунта токового эталонного безреактивного ШЭ:

Обозначение модели	Номинальный ток (IН), А	Номинальное сопротивление (RН), Ом	Габаритные размеры шунта (ширина × высота × длинна ) не более, мм
ШЭ-0.02	0,02	50,0	70 × 70 × 130
ШЭ-0.1	0,1	10,0	70 × 70 × 130
ШЭ-0.5	0,5	2,0	115 × 115 × 175
ШЭ-1.0	1,0	1,0	115 × 115 × 175
ШЭ-2.5	2,5	0,4	205 × 205 × 270
ШЭ-5.0	5,0	0,2	205 × 205 × 270
ШЭ-10.0	10,0	0,1	205 × 205 × 270
ШЭ-50.0	50,0	0,016	200 × 200 × 305
ШЭ-100.0	100,0	0,008	200 × 200 × 335

Метрологические характеристики модификаций шунта токового эталонного безреактивного ШЭ:

Обозначение шунтов	Номинальный ток шунта, I	Пределы допускаемой абсолютной погрешности, ± 10-6 · К · I, А
		Значения коэффициента К при частоте, кГц
		0,02	0,04	1	10	20	30	70	100
ШЭ-0.02	10 мA	от 30 до 40					от 40 до 100		150
ШЭ-0.02	20 мA
ШЭ-0.1	50 мA
ШЭ-0.1	100 мA
ШЭ-0.5	200 мA						-	-	-
ШЭ-0.5	500 мA						-	-	-
ШЭ-1.0	1 A						-	-	-
ШЭ-2.5	2 А						-	-	-
ШЭ-5.0	5 А	-	от 40 до 80				-	-	-
ШЭ-10.0	10 A	-					-	-	-
ШЭ-50.0	20 А	-					-	-	-
ШЭ-50.0	50 А	-	65	65	90	95	-	-	-
ШЭ-100.0	100 А	-	от 80 до 120				-	-	-

Технические характеристики шунта токового эталонного безреактивного ШЭ:

Параметр	Значение
Рабочий диапазон частоты переменного тока, кГц	от 0,02 до 100
Номинальная частота переменного тока, Гц	50
Пределы допускаемой основной относительной погрешности измерения сопротивления шунта на номинальной частоте, %	±0,005
Относительное изменение сопротивления, вызванное самонагревом, %, не более	±0,003
ТКС, К-1 , не более	1,0·10-6
Пределы допускаемого фазового сдвига при преобразовании силы переменного тока в напряжение при частоте переменного тока 50 Гц, мкрад	±1

1. Шунт тоговый ШЭ - 1 шт.;
2. Кабель токовый 10А 450 мм (кабель I) - 7 шт.;
3. Кабель потенциальный 450 мм (кабель U) - 9 шт.;
4. Паспорт - 1 шт.;
5. Упаковка - 1 шт.
