- Бренд: Димрус
Страна бренда: Россия
- Гарантия 1 год

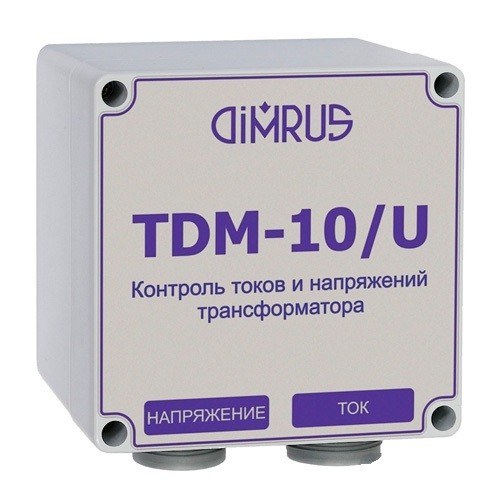

Назначение модуля контроля токов и расширений для TDM-10 TDM-10/U:
Для расширения диагностических функций и возможностей системы мониторинга TDM-10 на контролируемый трансформатор может быть смонтирован дополнительный модуль расширения марки TDM-10/U. Этот модуль предназначен для контроля и мониторинга токов нагрузки и напряжений вторичной обмотки трансформатора и в базовую поставку системы мониторинга не входит.
Дополнительный измерительный модуль TDM-10/U монтируется на крышке бака трансформатора рядом с выводами обмотки низкого напряжения. Питается модуль от измеряемого трехфазного напряжения вторичной обмотки трансформатора. Для измерения токов нагрузки трансформатора используются катушки Роговского, которые монтируются вокруг изоляторов выводов вторичной обмотки трансформатора.
Информацию о зарегистрированных параметрах работы трансформатора дополнительный модуль передает в основной модуль мониторинга по радиоинтерфейсу Bluetooth.
Использование модуля расширения для контроля электрических параметров трансформатора увеличивает стоимость системы мониторинга, но дает возможность более эффективно контролировать технологические параметры работы трансформатора. В частности, он позволяет регистрировать перенапряжения и импульсные сквозные токи через трансформатор.
