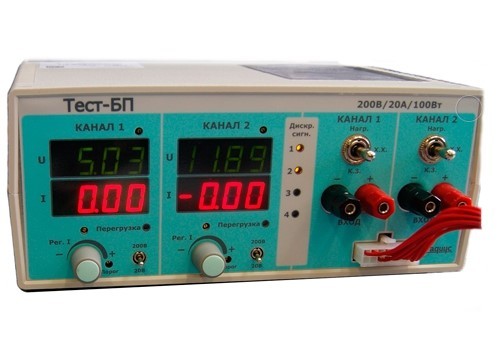

Назначение Блока электронных нагрузок «Тест-БП»:
Блок электронных нагрузок «Тест-БП» предназначен для анализа параметров выходныхнапряжений и сигналов блоков питания. Для проверки диапазона рабочего напряжения и тока потребления по первичной цепи предполагается применение ЛИПС, «Нептун», «Уран», «Ретом» и других источников, оснащенных измерительными приборами и электронным миллисекундомером.
Функциональные возможности Блока электронных нагрузок «Тест-БП»:
- Блок электронных нагрузок «Тест-БП»осуществляет полный контроль всех параметров блоков питания совместно с проверочной установкой. Применяется при разработке, настройке и проверке блоков питания.
- Блок электронных нагрузок «Тест-БП»также осуществляет экспресс-контроль исправности блоков питания (без дополнительных приборов), например терминалов серии «Сириус» и «Орион». Применяется при профвосстановлении.
Технические характеристики Блока электронных нагрузок (БЭН) «Тест-БП»
| Характеристики |
Значения |
| Напряжение питания, В |
85 ÷ 242 |
| Частота питающей сети, Гц |
47 ÷ 63 |
| Потребляемая мощность по цепям питания, Вт |
≤ 60 |
| Наработка на отказ, часов |
≥ 60000 |
| Электрическое сопротивление изоляции между изолированными цепями и корпусом в рабочих условиях, Ом |
≥ 20 |
| Электрическая прочность изоляции (50 Гц/60 с), В |
1500 |
| Габаритные размеры блока, мм |
≤ 260х180х110 |
| Масса блока, кг |
≤ 2 |
| Срок службы, лет |
≥ 10 |
Далее все технические характеристики приводятся для одного канала БЭН
| Характеристики |
Значения |
| * Допустимое входное напряжение, В |
–200 ÷ +200 |
| ** Рабочее входное напряжение, В |
+2 ÷ +20/+200 |
| Задаваемый ток, А |
0 ÷ +20 |
| Допустимая максимальная мощность, Вт |
100 |
| Защита по мощности при токе > 16 А, на уровне, Вт |
~76 |
| Режимы нагрузки: |
Х.Х.
К.З.
0 ÷ +20 А (плавно) |
| Индицируемые дискретные сигналы, шт |
2 |
| Индикатор «Перегрузка», шт |
1 |
| Гальванически развязанное реле «Порог», В |
1 ÷ +28 (регул.) |
| Ток контактов реле «Порог», мА |
≤ 120 |
| Рабочее напряжение на контактах реле «Порог», В |
–400 ÷ +400 |
| Сопротивление замкнутых контактов реле «Порог», Ом |
≤ 35 |
| Сопротивление разомкнутых контактов реле «Порог», МОм |
≥ 10 |
Примечания:
* Превышение входного напряжения в положении переключателя «Нагр.» может привести к повреждению БЭН!
** Минимальное входное напряжение может быть уменьшено до 1 В, с соответственным уменьшением максимального тока нагрузки (~15 А при 1,5 В и ~5 А при 1 В).
Технические характеристики измерительного канала БЭН
| Характеристики |
Значения |
| Диапазон измерения токов, А |
0 ÷ +20 |
| Диапазоны измерения напряжений, В |
–20 ÷ +20
–200 ÷ +200 |
| Индикаторы тока и напряжения |
3½ разряда (LED) |
| Разрешение в диапазоне 0 ÷ +20 А, мА |
10 |
| Разрешение в диапазоне 0 ÷ +20 А, мА |
±0,5% ±1 мл. разряда |
| Погрешность в диапазоне 0 ÷ +20 А, в Режиме "К.З." |
±10% ±1 мл. разряда |
| Разрешение в диапазоне –20 ÷ +20 В, мВ |
10 |
| Погрешность в диапазоне –20 ÷ +20 В |
±0,5% ±1 мл. разряда |
| Разрешение в диапазоне –200 ÷ +200 В, мВ |
&100 |
| Погрешность в диапазоне –200 ÷ +200 В |
±0,5% ±1 мл. разряда |
1. Блок электронных нагрузок «Тест-БП» - 1 шт.;
2. Сетевой кабель - 1 шт.;
3. Разъём на кабель для подключения проверяемого блока питания - 3шт.;
4. Контакты к разъёму - 50 шт.;
5. Кабель универсальный - 2 шт.;
6. Кабель к БП от «Сириус-2» (до 2009 г.в.) - 1 шт.;
7. Кабель к БП от «Сириус-2» (после 2009 г.в.) - 1 шт.;
8. Кабель к БП «Сириус-3» - 1 шт.;
9. Руководство по эксплуатации - 1 шт.;
10. Паспорт - 1 шт.
