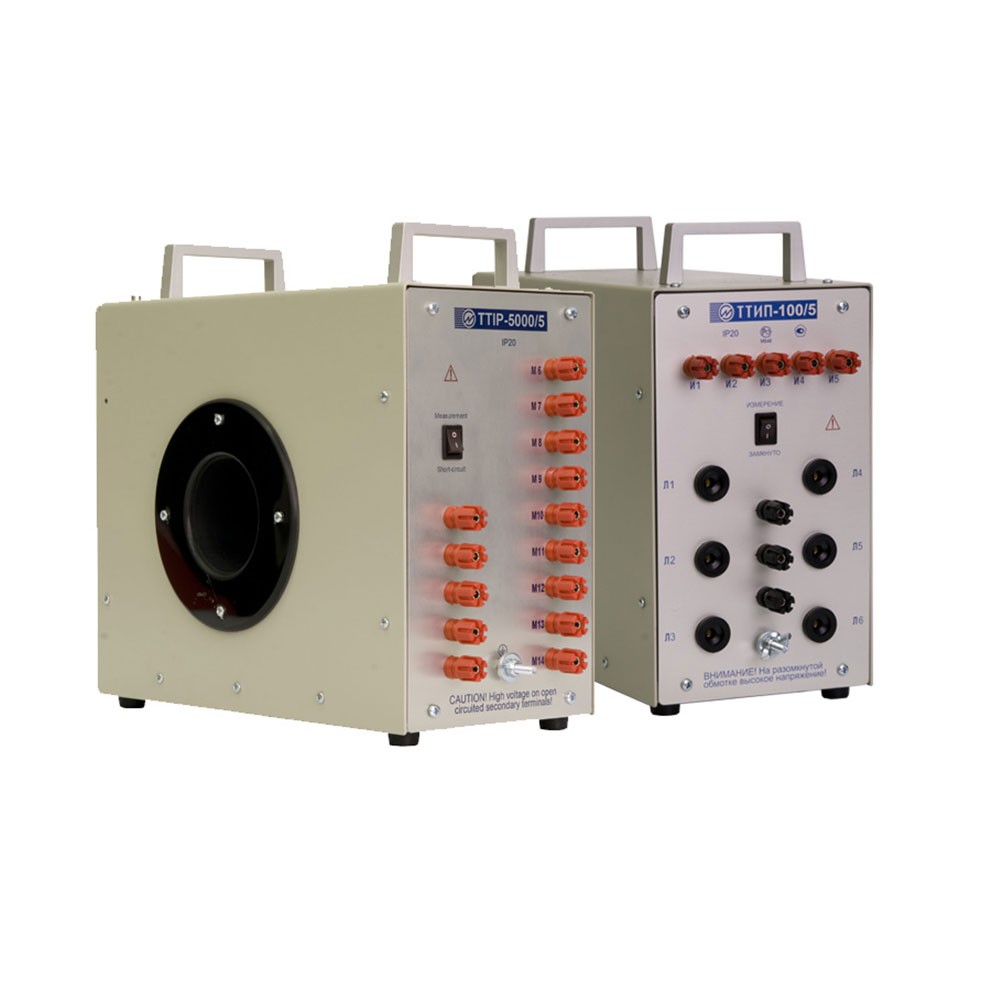

ТТИП-100/5(1) эталонный трансформатор тока измерительный переносной

Код: 46169

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Госреестр 39854-08
Межповерочный интервал 48 месяцев
Гарантия 48

Назначение эталонного трансформатора тока измерительного ТТИП-100/5(1)

Эталонный трансформатор тока измерительный ТТИП-100/5(1) предназначен для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.

Параметр	Значение
Класс точности по ГОСТ 23624–2001	0,05
Номинальные значения первичного тока, I1ном, А	5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100
Номинальное значение вторичного тока, I2ном, А	5 и 1
Номинальное значение напряжения первичной обмотки, кВ	0,66
Номинальное значение вторичной нагрузки при cos φ = 1, ВА	5 при I2ном = 5 А
Номинальное значение вторичной нагрузки при cos φ = 1, ВА	2 при I2ном = 1 А
Габаритные размеры, мм, не более	360 × 170 × 310
Масса, кг, не более	20
Наработка на отказ в рабочих условиях применения, ч, не менее	50 000
Средний срок службы, лет, не менее	25
Продолжительность непрерывной работы	20 мин.
Продолжительность нерабочего интервала	20 мин.
Испытательные напряжения обмоток	3 кВ

1. Трансформатор тока ТТИП (одно из исполнений) -1 шт.;
2. Свидетельство о поверке -1 шт.;
3. Закоротки -3 шт.;
4. Руководство по эксплуатации -1 шт.;
5. Упаковка -1 шт.
