П6-23М антенна измерительная

Описание антенны измерительной П6-23М:

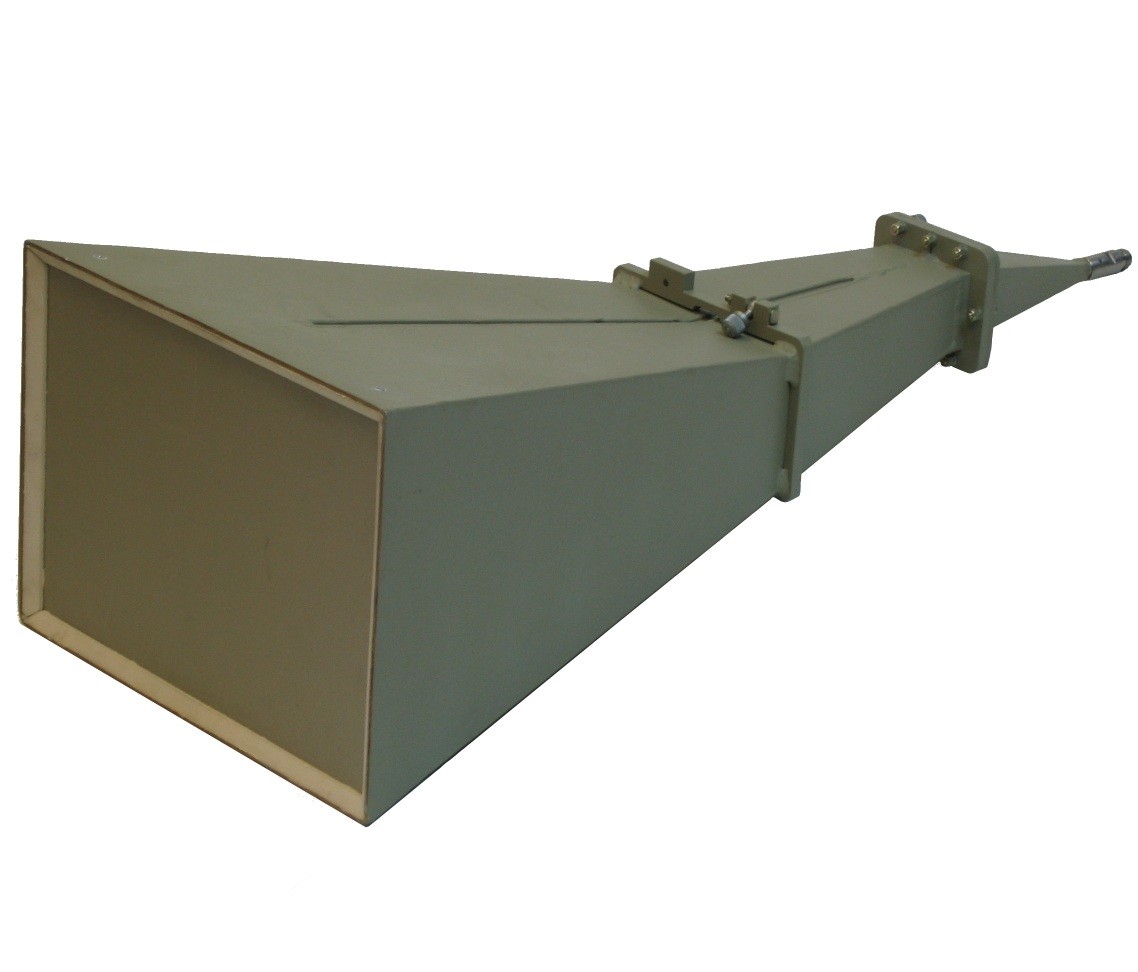

Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным входом. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, мониторинга электромагнитной обстановки.

Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УХЛ ГОСТ В 20.39.304-76. Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестных координат треноги не менее 1°, ОПУ – не менее 0,1°. Высота установки антенны от 1,4 до 2,5 м. К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верхней рабочей частоте антенны.

Особенности антенны измерительной П6-23М:

• Рабочий диапазон частот 0,85 – 17,44 ГГц;
• Волновое сопротивление входа 50 Ом;
• Коэффициент стоячей волны (КСВ) входа ≤ 1.7;
• Уровень сигнала при ортогональной поляризации ≤ – 25 дБ;
• Уровень боковых лепестков ≤ – 10 дБ;
• Предел дополнительной относительной погрешности эффективной площади А0эфф. ≤ ± 15 %;
• Рабочие условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.);
• Антенна может поставляться с опорно-поворотным устройством (треногой) и без него.
