- Бренд: СКБ Стройприбор

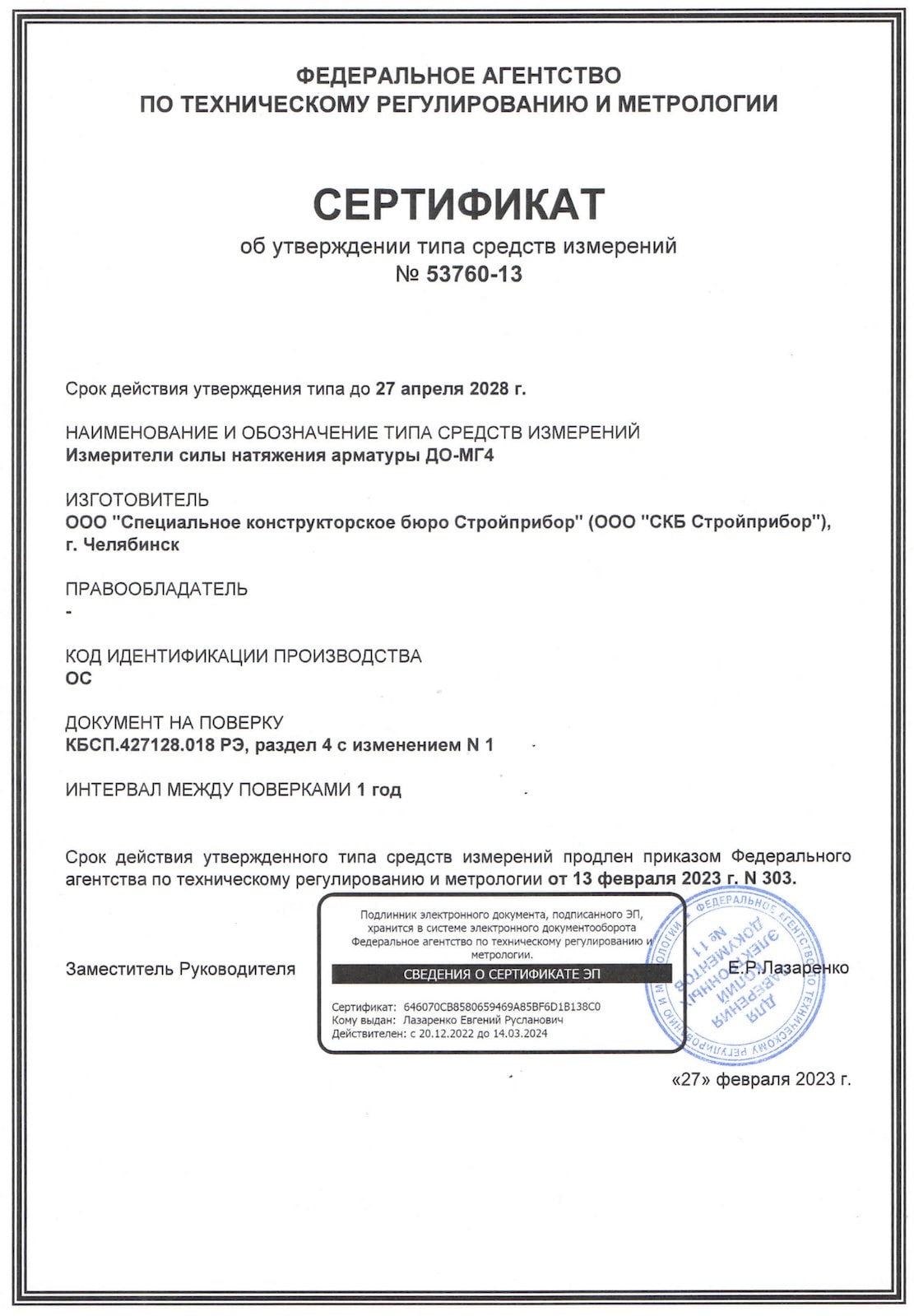

- Госреестр 53760-13
- Межповерочный интервал
12 месяцев - Гарантия 18 месяцев
Назначение измерителя силы натяжения арматуры ДО-40П-МГ4:
Измеритель силы натяжения арматуры ДО-40П-МГ4 предназначен для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.
Область применения прибора - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.
Прибор обеспечивает измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени, имеют режим передачи данных на ПК по USB интерфейсу. Индикация результатов измерений производится на цифровом дисплее в кН и МПа.
Описание измерителя силы натяжения арматуры ДО-40П-МГ4:
Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.
Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.
Модификации измерителей отличаются наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.
Измерители имеют обозначение ДО-Х-МГ4.В, где
ДО-МГ4 – обозначение типа измерителя;
Х – обозначение модификации:
40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
60П – измерения силы натяжения проволоки для армирования диаметром 6 и 7,5 мм;
60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно).
