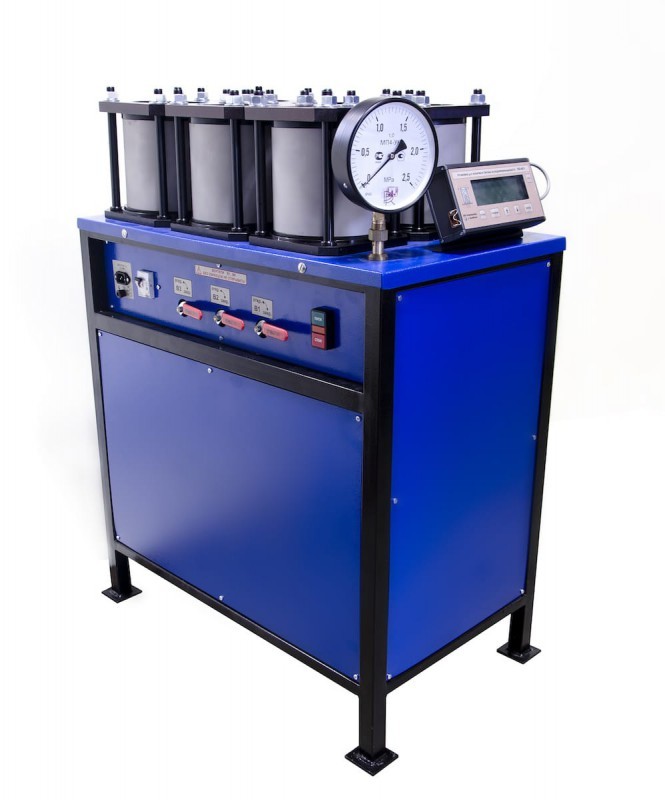

УВБ-МГ4.01 установка для испытания образцов бетона на водонепроницаемость

Код: 002600

Описание в PDF

Бренд: СКБ Стройприбор
Гарантия 18 месяцев

Назначение установки для испытания образцов бетона на водонепроницаемость УВБ-МГ4:

Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.

Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС.

Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.

Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.

В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.

Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

В связи с введением в действие нового ГОСТ 12730.5–2018 «Бетоны. Методы определения водонепроницаемости» проведены изменения программного обеспечения установки для испытания бетона на водонепроницаемость УВБ-МГ4, добавлены два новых режима испытаний бетона:

Контроль соответствия фактической марки бетона по водопроницаемости проектной марке.
Определение водонепроницаемости по глубине проникания воды под давлением.

Для установок УВБ-МГ4 выпущенных ранее ноября 2019 года обновление программного обеспечения платное.

Параметр	Значение
	УВБ-МГ4	УВБ-МГ4.01
Диапазон задаваемого избыточного давления, МПа	от 0 до 1,2	от 0 до 2,0
Давление воды на ступенях нагружения, МПа	0,2; 0,4; 0,6; 0,8; 1,0; 1,2	0,2; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0
Основная относительная погрешность поддержания давления на ступени нагружения, %	3
Количество образцов одновременно устанавливаемых в установке, шт.	6
Диаметр бетонных образцов, мм	150
Диаметр открытых торцевых поверхностей бетонных образцов, мм	130+51
Допускаемая высота образцов, мм	30; 50; 100; 150*
Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин	0÷30; 240; 360; 720; 960
Габаритные размеры установки (длина, ширина, высота), мм, не более	750x450x1240
Масса установки, кг, не более	120
Водоснабжение оборотное. Объем жидкости заливаемой в бак, л	10
Установленная мощность, кВт	1,5
Напряжение питания, В	220

1. Установка УВБ-МГ4 - 1 шт.;
2. Манометр - 1 шт.;
3. Блок управления - 1 шт.;
4. Приспособление для проверки герметичности трубопроводов - 1 шт.;
5. Датчик влажности - 6 шт.;
6. Гаечный ключ - 1 шт.;
7. Гильзы для испытания образцов высотой 150 мм - 6 шт.;
8. USB кабель связи с ПК - 1 шт.;
9. Программное обеспечение - 1 шт.;
10. Руководство по эксплуатации - 1 шт.;
11. Упаковочная тара - 1 шт.
