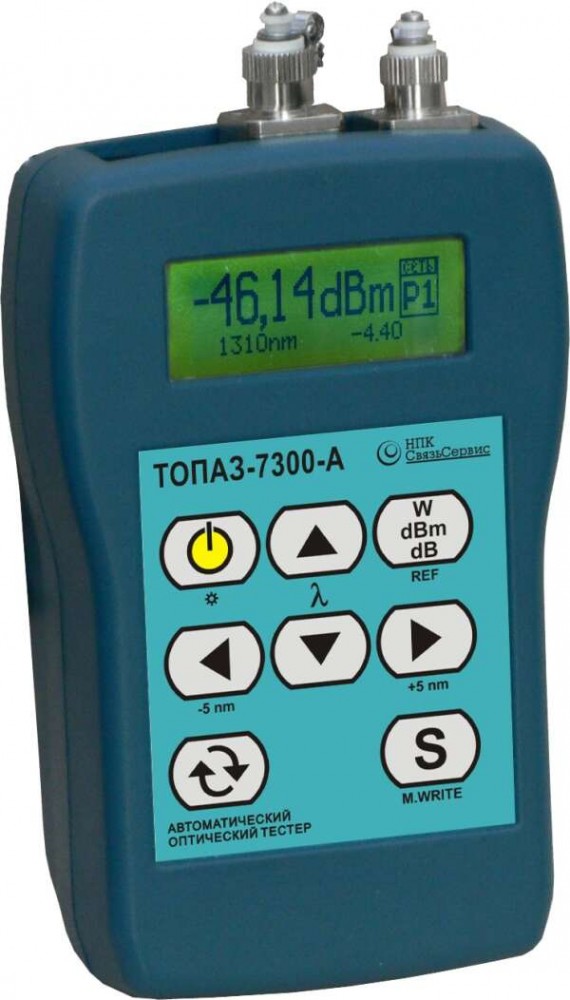

ТОПАЗ-7322-АL многофункциональный оптический тестер c ORL (1310 нм /-60..+26 дБм)

Код: 021740

Описание в PDF

Бренд: СвязьСервис НПК
Страна бренда: Россия
Госреестр 78792-20
Межповерочный интервал 12 месяцев
Гарантия 2 года

Многофункциональный оптический тестер ТОПАЗ-7322-АL объединяет в одном приборе измеритель оптической мощности, источник излучения на 1310 нм, измеритель обратного отражения (возвратных потерь, ORL) и измеритель длины линии или расстояния до обрыва. Тестер предназначен для тестирования параметров оптических волокон в процессе прокладки и обслуживания оптических линий связи всех типов и является оптимальным решением для тестирования сетей FTTx (PON).

Особенности ТОПАЗ-7322-АL

Два автоматизированных режима позволяют наблюдать на дисплее затухание линии для трёх длин волн одновременно или с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для трёх длин волн за один цикл
В режиме "Тестер-Автомат" выполняет 13 измерений нажатием одной кнопки всего за 20 секунд
Измерение оптических возвратных потерь (ORL)
Определение расстояния до обрыва
Автоматическое определение /изменение длины волны тестового сигнала
Режим переключения длин волн с передачей информации о текущей длине волны (CW*)
Программное обеспечение для формирования отчета об измерениях
Интерфейс связи с компьютером
Управление от компьютера
Подсветка дисплея
Внесен в государственный реестр средств измерений

Характеристики источника излучения
Тип оптоволоконной линии	одномод (SM)
Длина волны оптического излучения	1310±30 нм
Ширина спектра	< 5 нм
Уровень оптической мощности	> -4,0 дБм
Относительная нестабильность (за 15 мин)	± 0,07 дБ
Относительная нестабильность (за 8 ч)	0,25 дБ
Режимы работы	CW, 270 Гц, 2 кГц, CW*
Характеристики измерителя оптической мощности
Диапазон показаний	от -60 до +26 дБм
Длины волн калибровки	850, 1310, 1490, 1550, 1625 нм
Погрешность измерения	0,3 дБ
Разрешение	0,01 дБ
Спектральный диапазон	800-900 нм, 1200-1650 нм, шаг 5 нм
Единицы измерения	дБм, мВт, мкВт, нВт, дБ
Характеристики измерителя ORL
Диапазон измерений ORL	от +10 до +50 дБ
Характеристики измерителя длины
Диапазон измерений расстояний	от 2 до 32000 м
Разрешение	2 м
Общие характеристики
Габаритные размеры	150 х 90 х 55 мм
Вес	0,7 кг
Встроенная память	2800 элементарных ячеек
Связь с ПК	интерфейсный кабель USB
Питание	аккумуляторная батарея типа 2хАА (2,4 В, 2,4 А/ч) внешний блок питания 5 В
Время установления рабочего режима	не более 5 минут
Время непрерывной работы	не менее 8 ч
Рабочая температура	от -10 до +55 ℃
Гарантийный срок	24 месяца

1. Оптический тестер ТОПАЗ-7322-АL - 1 шт.;
2. Входной адаптер FC - 1 шт.;
3. Шнур оптический FC/UPC-FC/UPC, 2 м - 1 шт.;
4. Аккумуляторная батарея типа 2хАА - 1 шт.;
5. Блок питания 5 В - 1 шт.;
6. Сумка для переноски - 1 шт.;
7. Руководство по эксплуатации - 1 шт.
