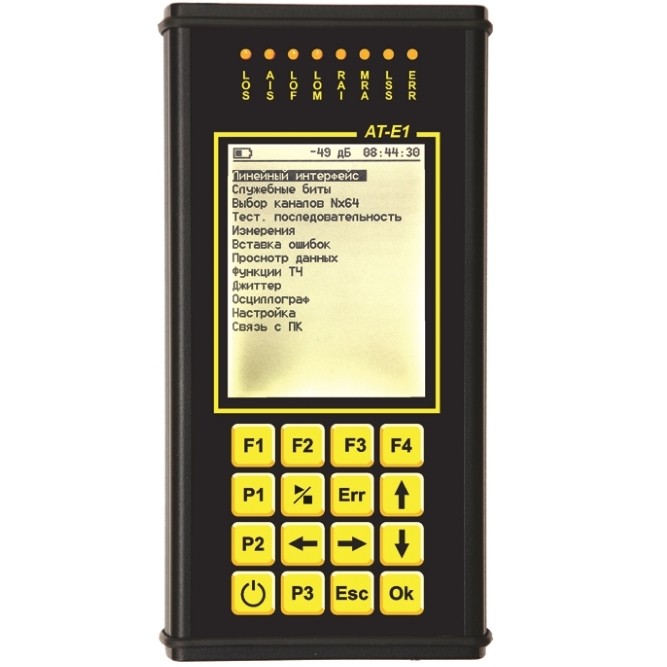

АТ-Е1 анализатор потока Е1

  • Гарантия 1 год
  • Производитель Связьприбор
  • Производство: Россия

Выполняет полный спектр измерений на цифровых потоках Е1, в том числе:

  • Счет числа ошибок, вычисление коэффициентов ошибок;
  • Обнаружение и индикацию аварийных состояний;
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал;
  • Измерение и генерацию фазового дрожания (джиттера);
  • Измерения параметров в соответствии с нормами приказа Минсвязи РФ от 10.08.96 №92.

Особенности анализатора потока Е1 АТ-Е1

  • Большой экран 320 x 240 с яркой подсветкой (диагональ 10 см);
  • связь с компьютером через интерфейс USB;
  • ударопрочный влагостойкий алюминиевый корпус;
Параметр Значение
Передатчик
Выходное сопротивление 120 Ом
Форма выходного сигнала в соответствии со спецификацией G.703
Источники синхросигнала внутренний, восстановленный, внешний
Частота внутреннего генератора 2048000 +6 Гц
Функция смещения частоты +6000 Гц с шагом 1 Гц
Генерируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
Структура потока неструктурированный, ИКМ-31, ИКМ-30
Вставка ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок 1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
Генерация джиттера
Вид модуляции гармонический
Диапазон амплитуд 0 .. 10 ТИ
1 ТИ = 488 нс
Приёмник
Входное сопротивление 120 Ом
>4 кОм
Входное усиление, Дб 0, 6, 12, 24, 30, 36, 43
Диапазон частоты входного сигнала 2048000 + 6000 Гц
Анализируемые тестовые последовательности ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
Структура потока неструктурированный, ИКМ-31, ИКМ-30
Обнаружение ошибок кодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состояний LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибок От 10-1 до 10-10
Диапазон счета числа текущих ошибок От 0 до 999999999
Измерение джиттера
Диапазон измерения в интервале частот джиттера: 20 Гц - 900 Гц 10 ТИ
900 Гц - 18 кГц 9/Fj ТИ
18 кГц - 50 кГц 0.5 ТИ
50 кГц - 100 кГц 0.4 ТИ
Погрешность измерения
На частоте 1 кГц + 0.02 ТИ + 0.05*A
На других частотах в диапазоне: 20 Гц - 100 кГц + 0.02 ТИ + 0.07*A
1. Прибор AT-Е1 – 1 шт.;
2. Блок питания – 1 шт.;
3. Комплект измерительных проводов – 1 шт.;
4. Техническое описание и инструкция по эксплуатации – 1 шт.;
5. Компакт-диск с программным обеспечением – 1 шт.;
6. Сумка для переноски – 1 шт.;
7. Кабель для связи с ПК – 1 шт.

Документы АТ-Е1 анализатор потока Е1:
