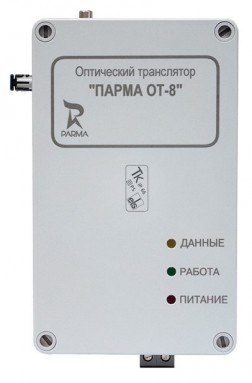

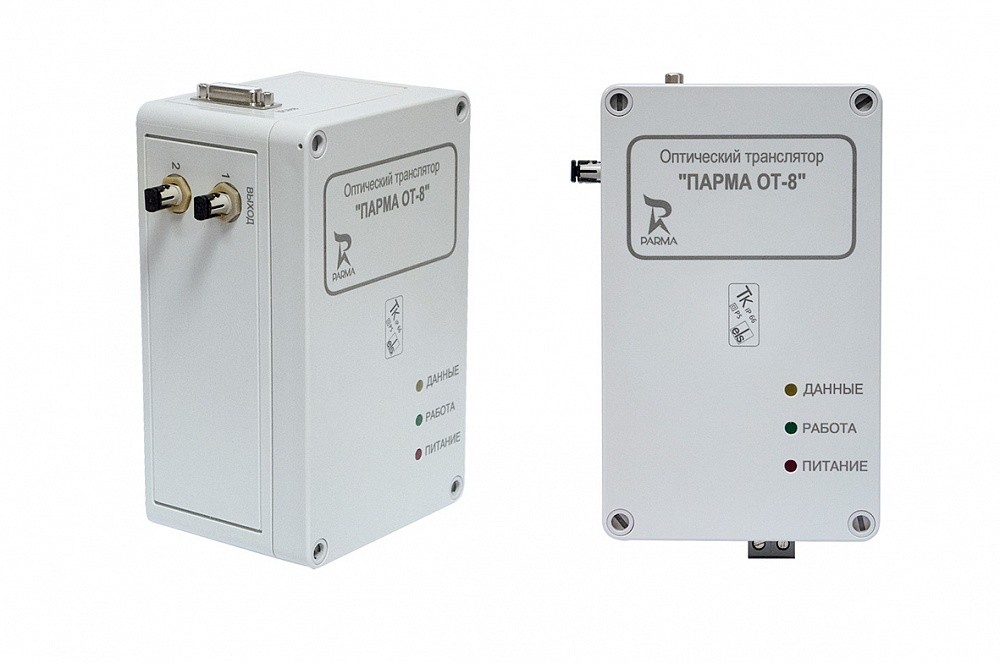

Оптический транслятор ПАРМА ОТ-8

Описание в PDF

Гарантия 18 месяцев
Производитель Парма
Производство: Россия

Назначение и функции Оптического транслятора ПАРМА ОТ-8:

Передача сигналов точного времени по протоколу IRIG-B удаленным абонентам по оптическим каналам связи до 1 км
Ретрансляция сигналов на несколько каналов, тем самым обеспечение подключения от одного до восьми устройств к одному серверу времени

ПАРМА ОТ-8 является полностью автоматизированным стационарным устройством, не требующим настройки и управления.

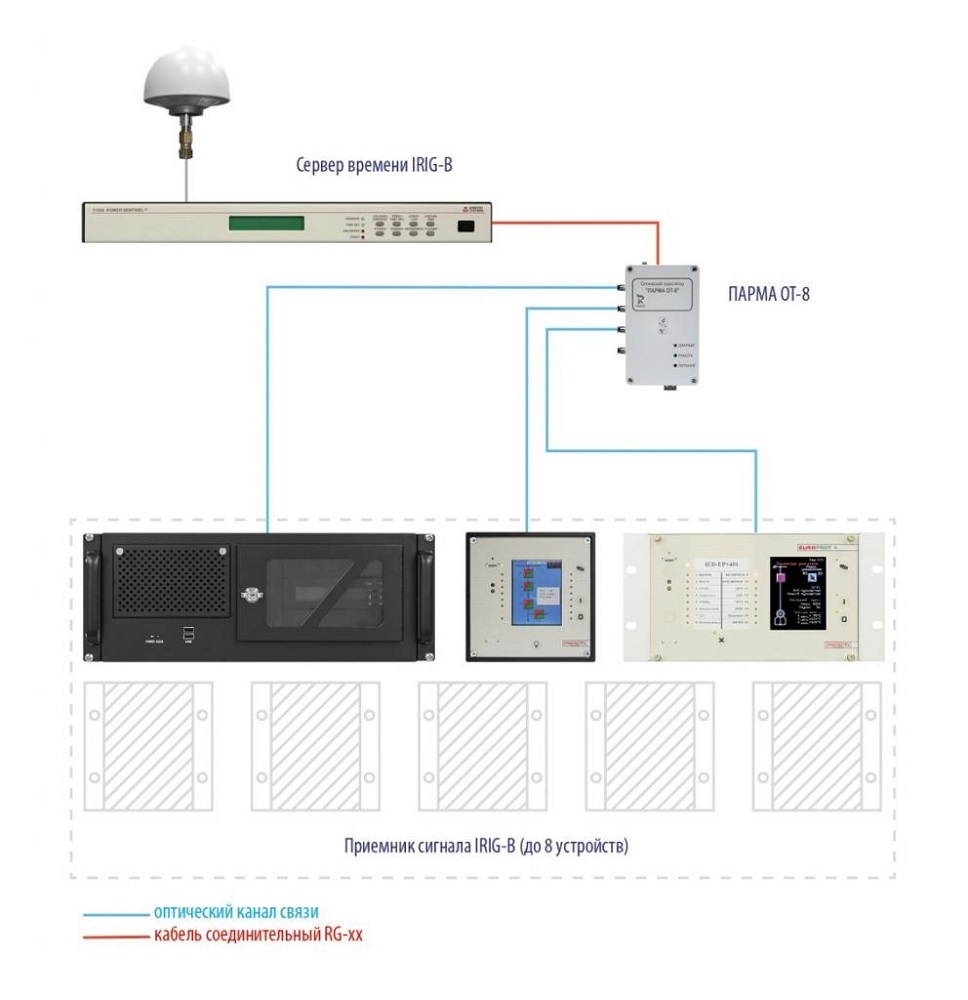

Оптический транслятор обеспечивает получение и передачу сигналов точного времени от Сервера времени к регистраторам электрических процессов цифровых «ПАРМА РП4.06М» и «ПАРМА РП4.11» по оптическому каналу связи.

* Входной сигнал:

порог срабатывания «1» – 3,5 В
порог срабатывания «0» – 1 В

* Физический уровень сигналов IRIG-B (Inter Range Instrumentation Group – стандарт формата передачи временных кодов) – от 0 до 5 В, немодулированный.

* Максимальное удаление регистратора от системы по оптокабелю – 1 км.

* Сопротивление изоляции во всех случаях не менее 2 МОм.

Справочные технические характеристики системы:

Наименование характеристики	Ед. изм.	Оптический транслятор
Максимальное количество регистраторов по оптическому соединению	шт.	8
Тип оптического разъёма	-	ST
Оптическая линия многомодовая	-	62,5/125
Длина волны	нм	820
Потребляемая мощность, не более	В∙А	10
Габаритные размеры, не более	мм	240х130х95
Масса, не более	кг	1,5

* Нормальные условия применения оптического транслятора по ГОСТ 15150:

номинальная температура окружающего воздуха 20 °С
допускаемое отклонение температуры окружающего воздуха ±5 °С
относительная влажность воздуха от 30 до 80 %
атмосферное давление от 84 до 106,7 кПа

* Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 15150 при следующих рабочих условиях применения:

температура окружающего воздуха от 0 до плюс 55 °С
относительная влажность воздуха 90 % при 30 °С
атмосферное давление от 84 до 106,7 кПа

1. Оптический транслятор ПАРМА ОТ-8 - 1 шт.;
2. Кабель соединительный - 1 шт.;
3. Оптический транслятор ПАРМА ОТ-8, Паспорт - 1 экз.;
4. Саморез 5,5х19 DIN7981 - 4 шт.;
5. Тара упаковочная - 1 шт.
