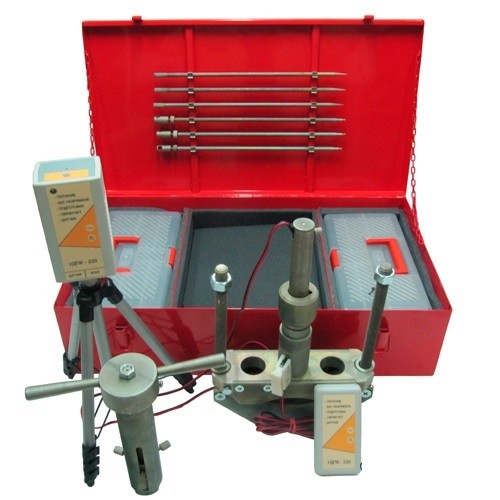

Устройство прокола кабеля пиротехническое УПКП-200 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.
Технические данные УПКП-200
|
Наружный диаметр кабеля, мм:
|
|
минимальный
|
50
|
|
максимальный
|
200
|
|
Габариты футляра, мм
|
650х355х180
|
|
Рабочий диапазон температур, °С
|
от -25 до +45 при относительной влажности 98%
|
Технические характеристики силовой части устройства
|
Габариты, мм
|
75х250х600
|
|
Масса устройства (хомут, плита, ствол, спусковой механизм), кг
|
8,0
|
|
Масса заземления (кабели, штыри), кг
|
3,2
|
|
Масса электронной части (ПУ, БИ, датчик)
|
0,6
|
|
Масса экстрактора
|
2
|
|
Масса ящика с ЗИП, упаковкой, треногой
|
15
|
|
ИТОГО масса УПКП
|
28,8
|
Технические характеристики устройства дистанционного управления проколом кабеля УДУПК
|
Состав УДУПК
|
пульт управления (ПУ), блок индикации (БИ)
|
|
Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее
|
150
|
|
Конструктивное исполнение
|
IP65 (IEC529)
|
|
Диапазон частот устойчивой радиосвязи:
|
|
при мощности передатчиков не выше, мВт
|
7
|
|
с использованием частотной модуляции, МГц
|
433
|
Технические характеристики пульта управления
|
Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии
|
световая, звуковая
|
|
Питание
|
щелочной гальванический элемент типа «Крона» (6F22)
|
|
Непрерывное время работы от одного элемента
|
не менее 10 часов
|
|
Габаритные размеры, мм
|
140х70х25
|
|
Масса с элементом питания, не более, кг
|
0,2
|
Технические характеристики блока индикации
|
Состав блока индикации
|
прибор, датчик
|
|
Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии
|
световая, звуковая
|
|
Индикация окончания пробоя кабеля
|
на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120°.
|
|
Рабочие положения:
|
|
лежачее положение
|
блок устанавливается на ножки дна корпуса
|
|
вертикальное положение
|
блок устанавливается на треногу с торца корпуса
|
|
Питание
|
от трех «пальчиковых» гальванических элемента (АА)
|
|
Непрерывное время работы от одного комплекта элементов
|
не менее 20 часов (в режиме связи)
|
|
Габаритные размеры, мм
|
200х80х80
|
|
Масса с элементами питания , кг, не более
|
0,5
|
|
Длина соединительного провода для подключения датчика к прибору БИ, м
|
2
|
|
Габаритные размеры выключателя, мм
|
70х50х20
|
|
Масса, кг, не более
|
0,05
|
Технические характеристики экстрактора
|
Габариты (со снятыми рукоятками воротка), мм
|
75х75х250
|
|
Масса устройства, кг, не более
|
2,5
|
|
Величина хода, мм, не менее
|
90
|
1. Силовая часть устройства УПКП-200 - 1 шт.;
2. Устройство дистанционного управления проколом кабеля УДУПК- 1 шт.;
3. Экстрактор - 1 шт.;
4. Штырь заземления - 3 шт.;
5. Извлекатель гильзы - 1 шт.;
6. Провод заземления - 1 шт.;
7. Перемычки провода заземления - 1 шт.;
8. Отвертка РН1 - 1 шт.;
9. Ёрш - 1 шт.;
10. Масленка - 1 шт.;
11. Ключ гаечный S=13 - 1 шт.;
12. Ключ гаечный S=30 - 1 шт.;
13. Запасной пробойник - 2 шт.;
14. Запасной боек - 1 шт.;
15. Футляр - 1 шт.;
