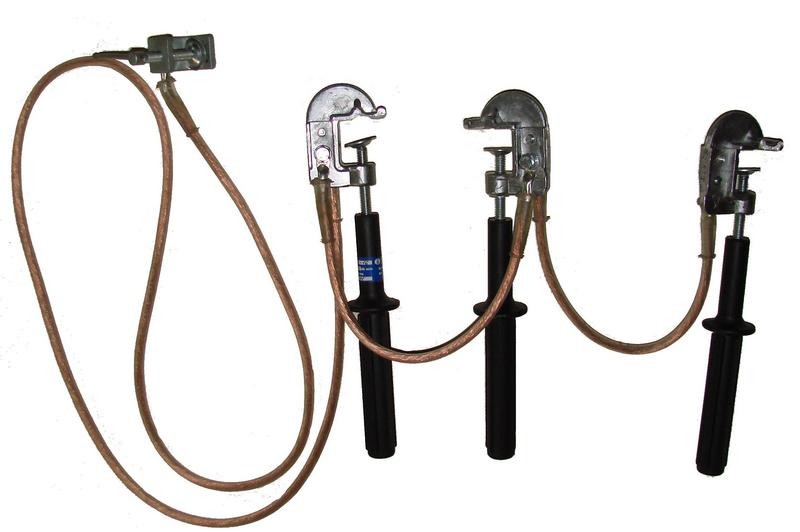

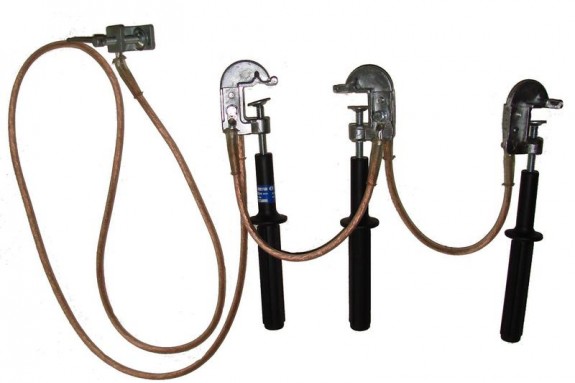

ЗПП-1 (сеч.70мм2) заземление переносное

Предназначено для защиты работающих на отключенных участках оборудования распределительных устройств от поражении электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Допустимый диапазон рабочих температур от -45°С до +45°С. Относительная  влажность воздуха до 80% при 20°С.

Порядок работы устройства ЗПП-1 70мм2

  • Заземление извлечь из чехла, проверить комплектность и ознакомиться с техническим описанием и инструкцией по эксплуатации.
  • Закрепить заземляющую струбцину к заземляющей шине, вращая винтовую ось струбцины.
  • Поочередно наложить фазные зажимы на шины и закрепить их, вращая изолирующей штангой винтовую ось зажима.
  • Снятие заземления с линии осуществляется в обратной наложению последовательности.
Значение  Параметры
Рабочее напряжение эл. установки, кВ  1
Сечение заземляющего провода, мм² 70
Длина заземляющего спуска, м не менее  2
Длина провода между фазами, м, не менее  0,4
Ток термической стойкости в течение 3 с, кА  61,75
Ток электродинамической стойкости, кА 10,1
Длина штанг с зажимами, мм  280
Масса не более кг    3,1
1. Заземление переносное ЗПП -1 (сеч. 70мм2) - 1 шт.
